Come montare il controtelaio di una porta blindata con tasselli chimici

Devi installare una porta blindata e non sai come installare il controtelaio?

Nella guida precedente ti ho spiegato come assemblare un controtelaio, in questa invece scoprirai tutti i passaggi essenziali per un corretto montaggio controtelaio porta blindata con tasselli chimici.

In questo post parleremo di due tipi di controtelaio:

• falso telaio porta blindata con telaio in appoggio
• falso telaio porta blindata a raso muro

Sei pronto? Iniziamo!

Montaggio falso telaio porta blindata in appoggio sulla muratura

In questo primo caso scopriamo insieme come installare un controtelaio in appoggio sulla muratura.

Vediamo insieme come procedere.

• Tempo richiesto: 2 ore
• Persone: 1
• Attrezzi necessari: piombo (o livella da 2 metri), trapano tassellatore, morsette per tenere fermo il telaio, spessori di varie dimensioni, chiave a forchetta, ancorante chimico, schiuma poliuretanica.

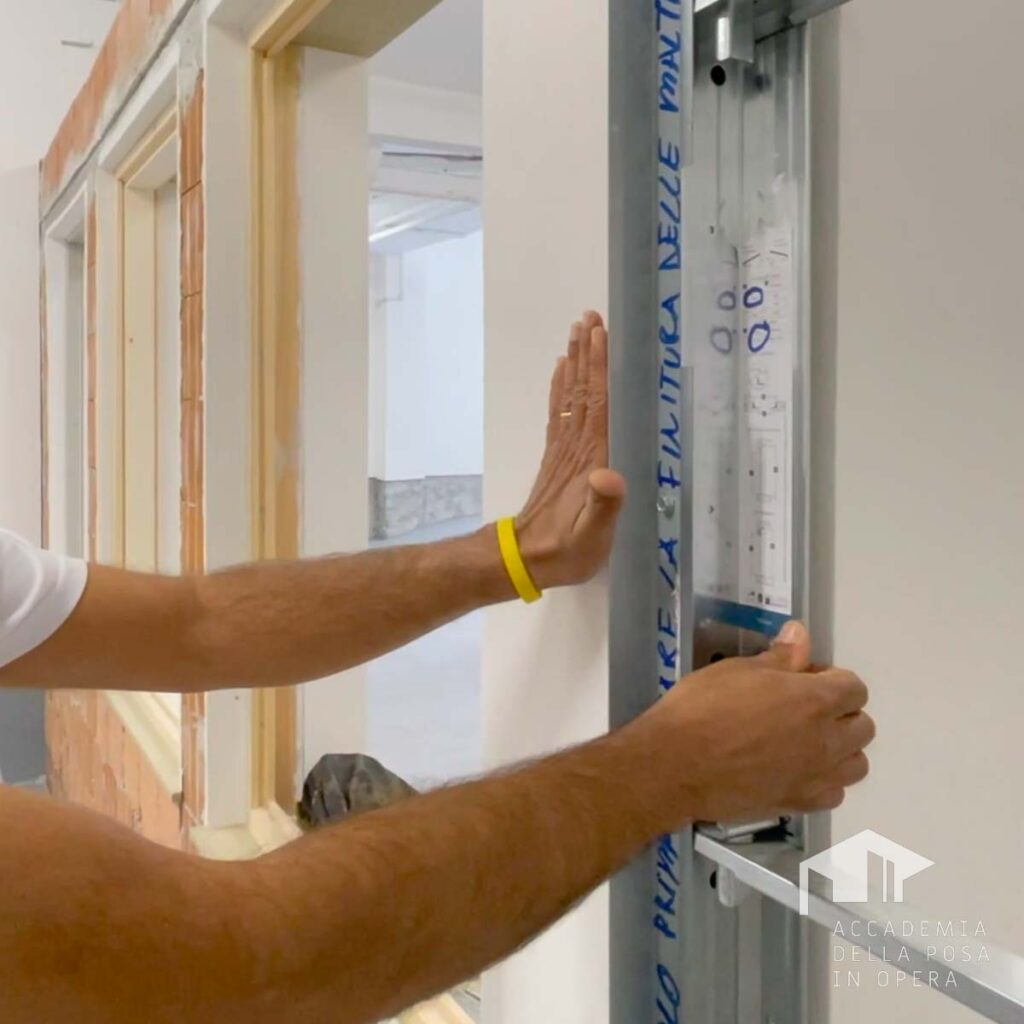

Appoggia il controtelaio alla muratura

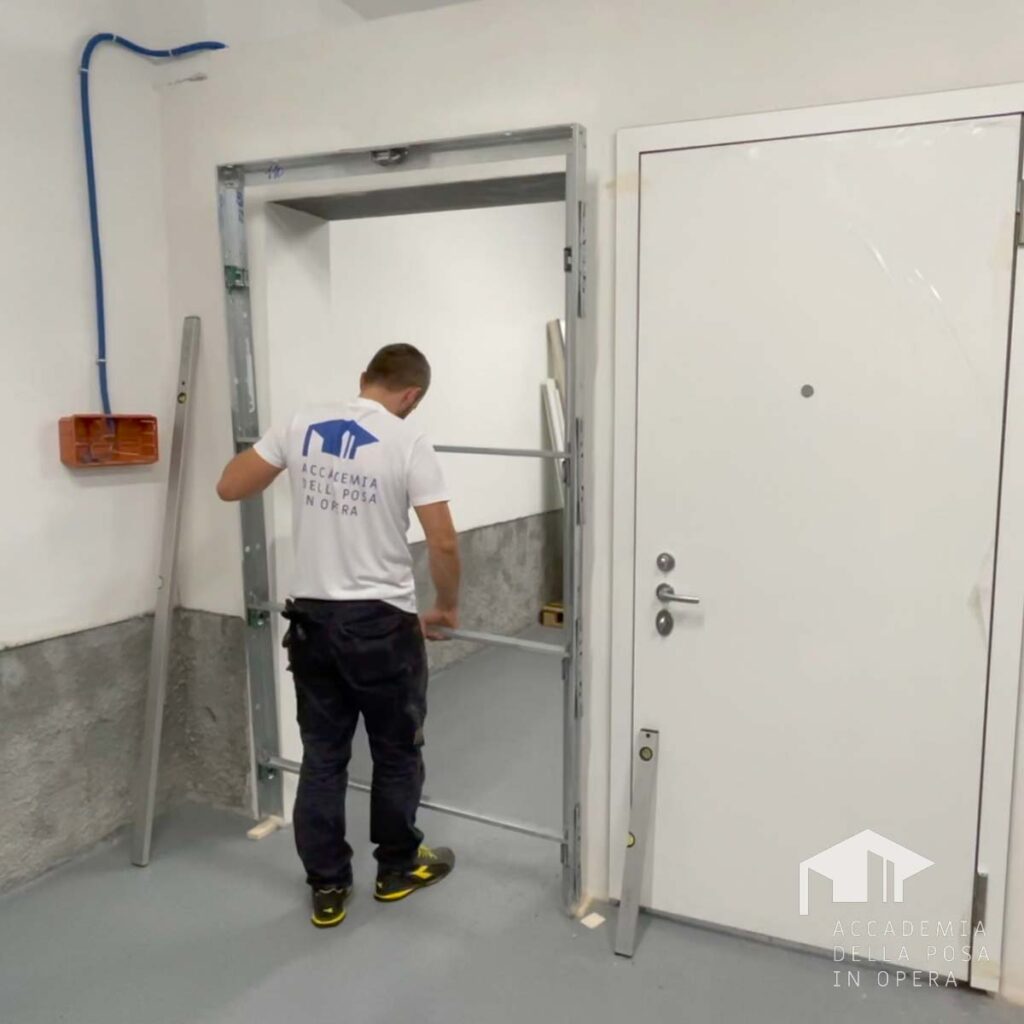

Per prima cosa, appoggia il falso telaio alla muratura.

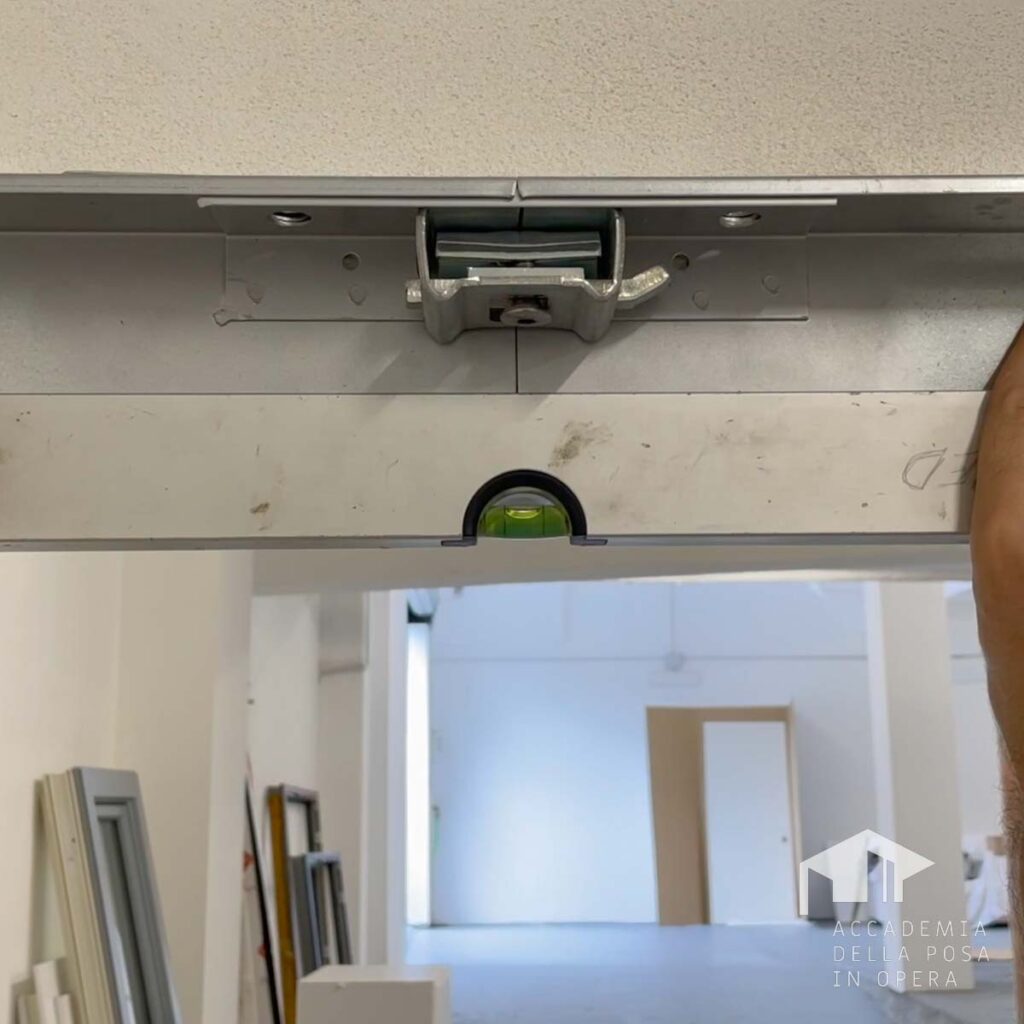

Controlla la bolla

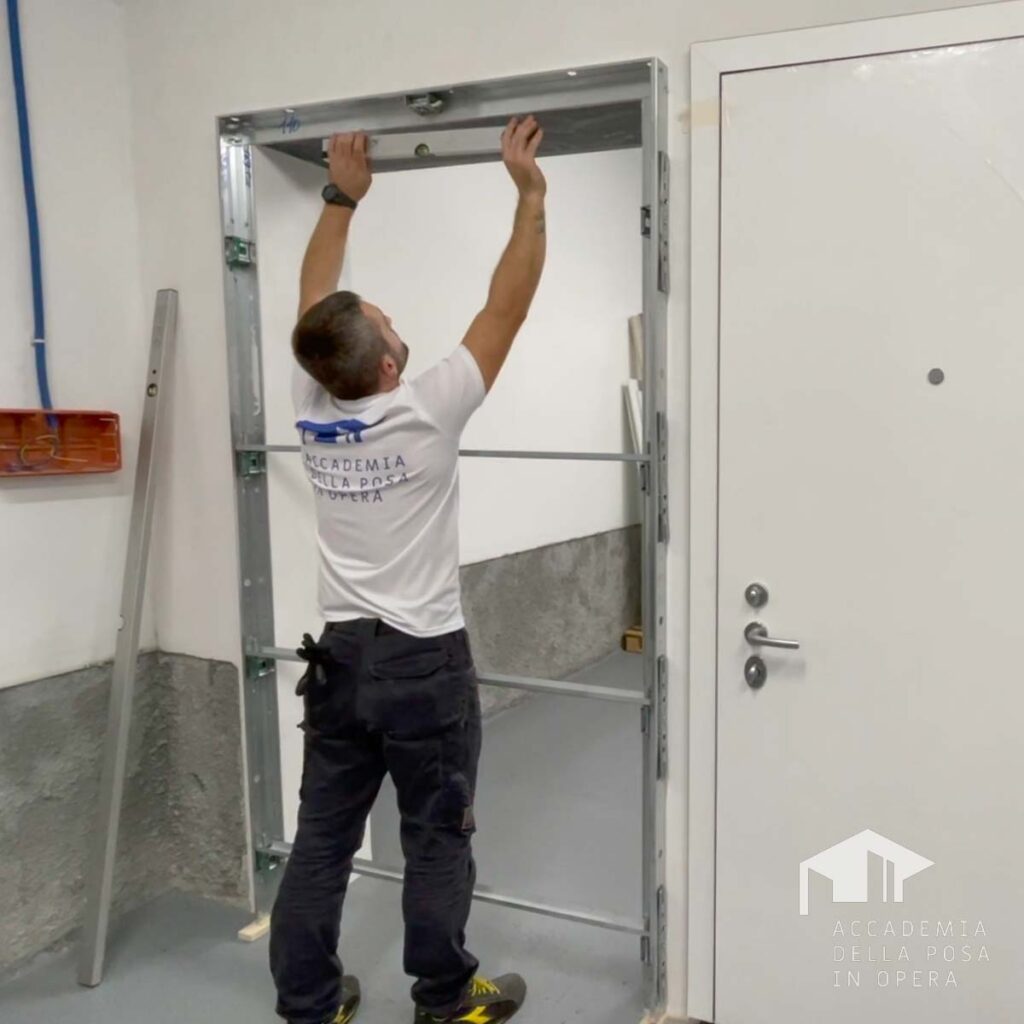

Verifica che il controtelaio sia perfettamente in bolla.

Se non lo fosse, inserisci degli spessori sotto ai montanti del controtelaio.

Blocca il controtelaio in posizione

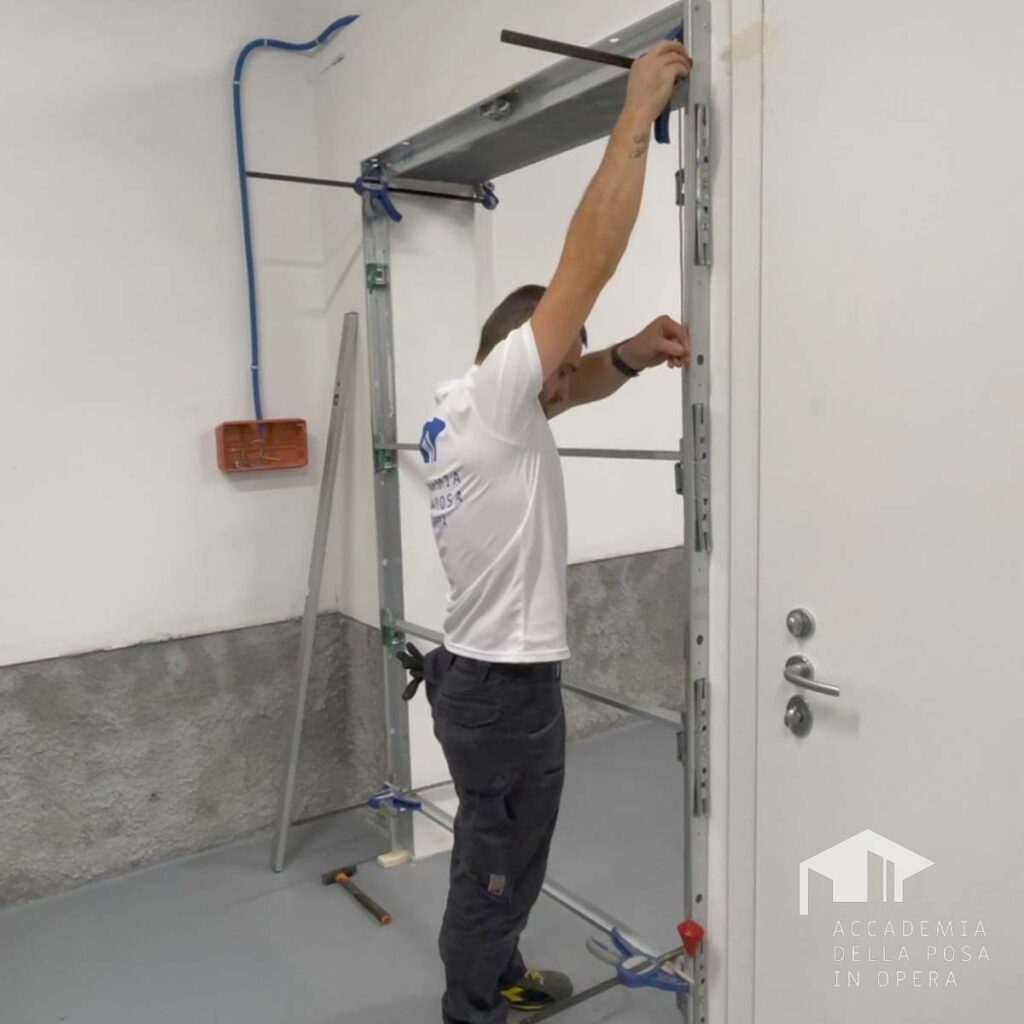

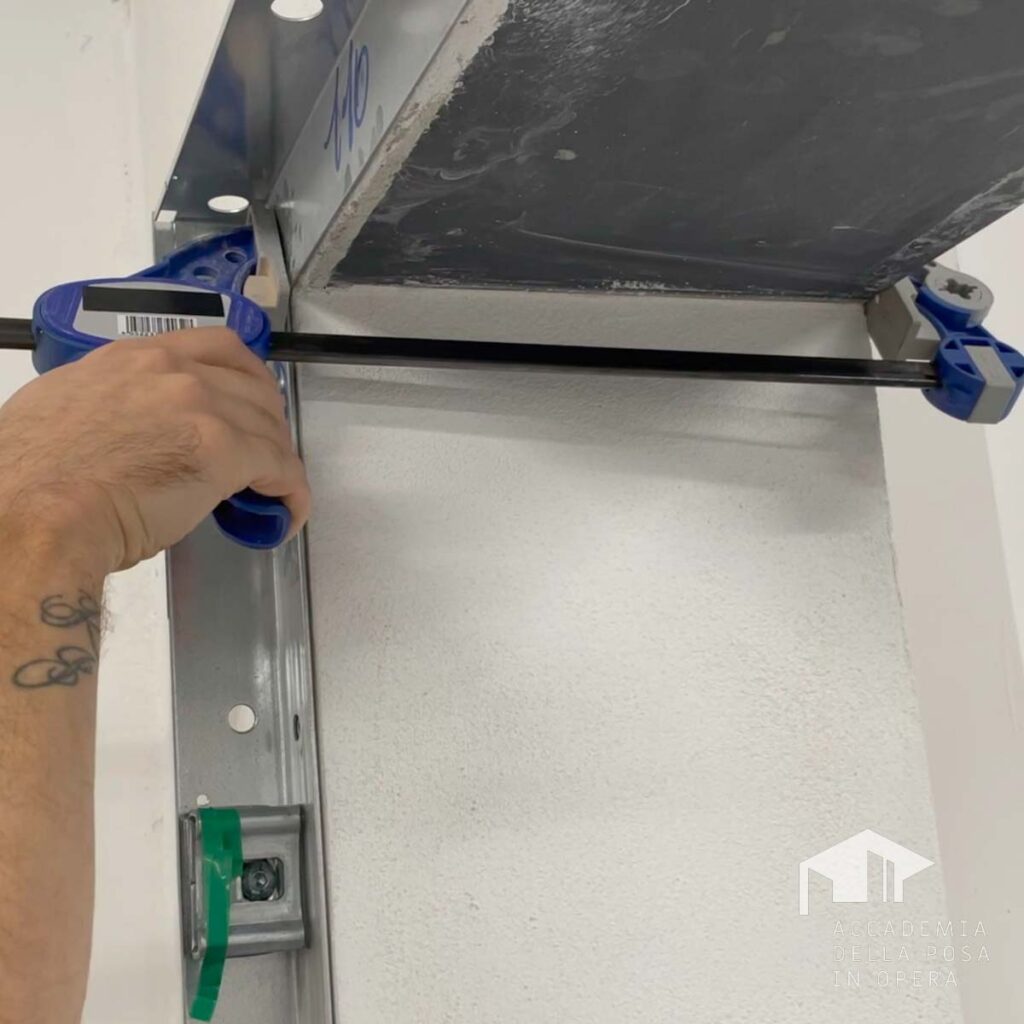

Inserisci dei morsetti in modo che il telaio rimanga perfettamente bloccato in posizione.

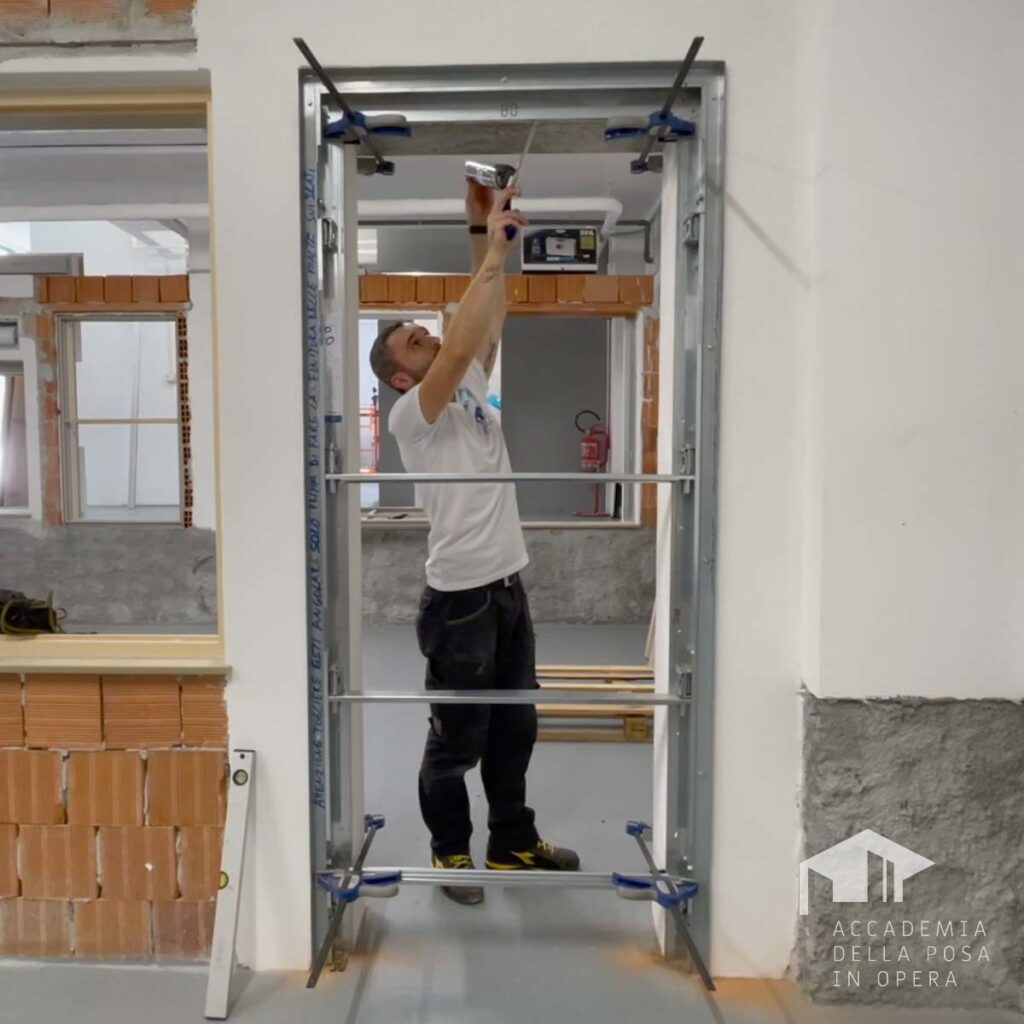

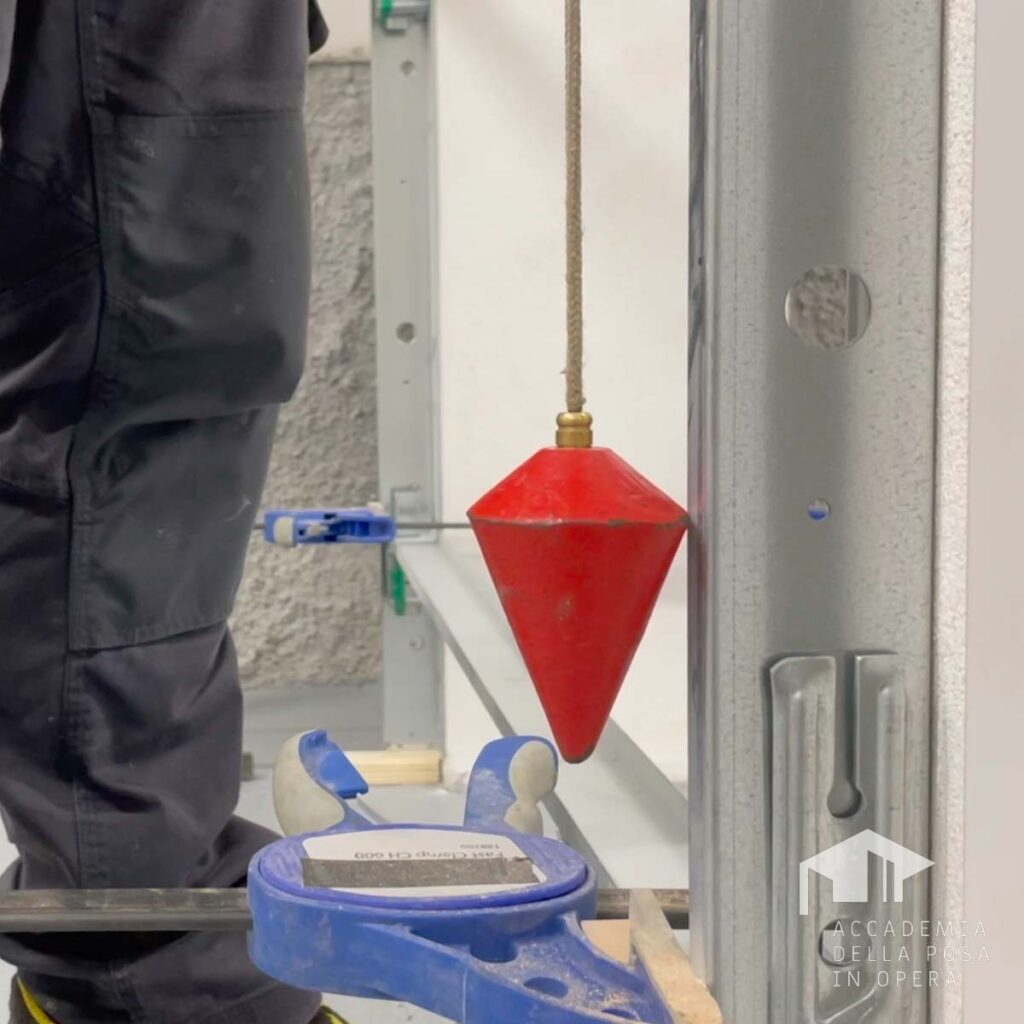

Controlla il piombo

Dopo aver fissato il falso telaio, verifica che la porta sia perfettamente a piombo.

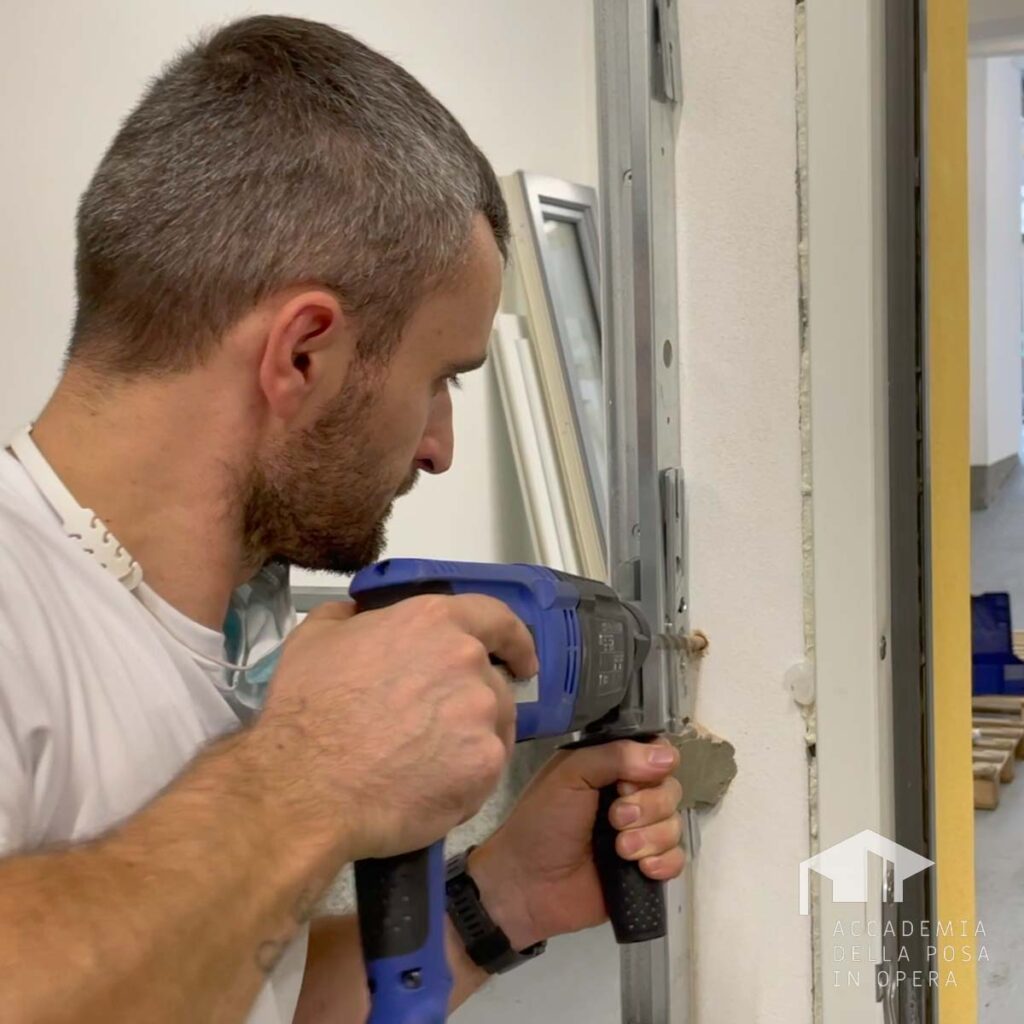

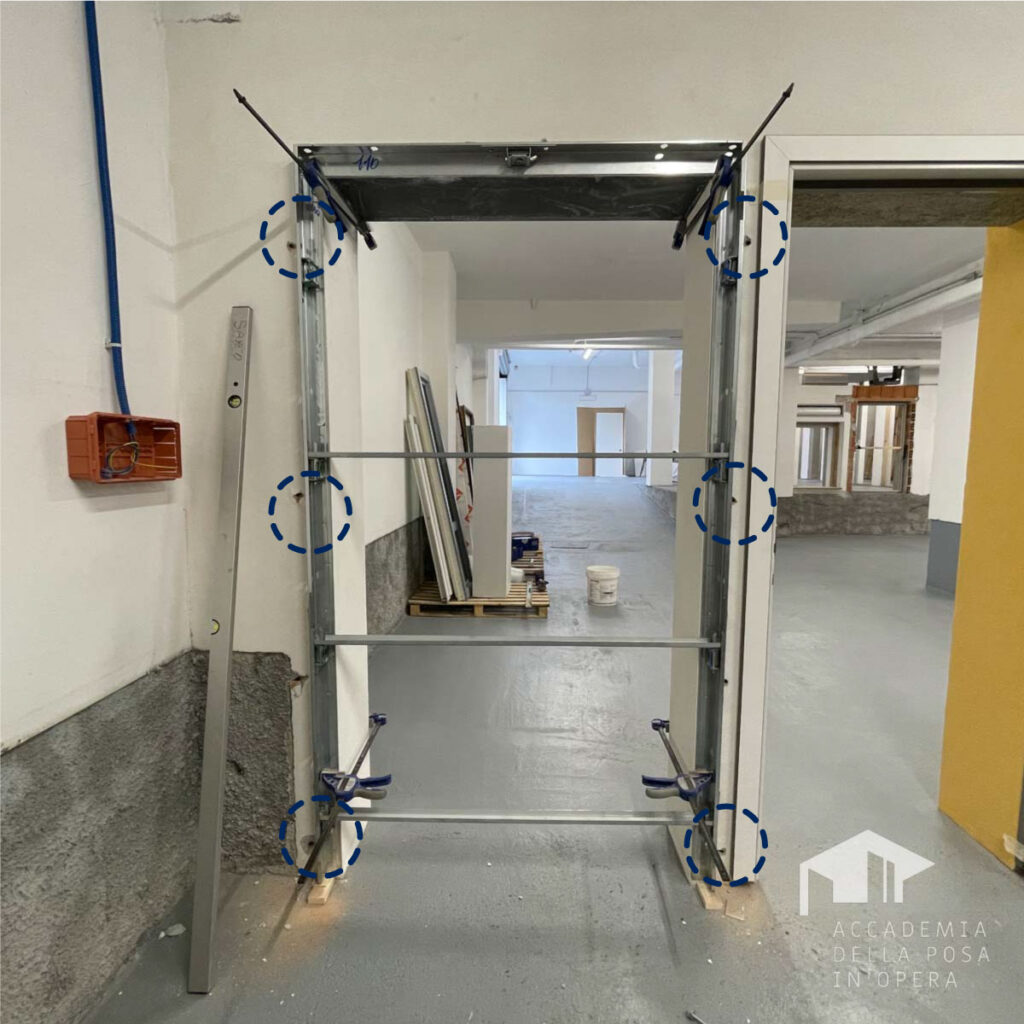

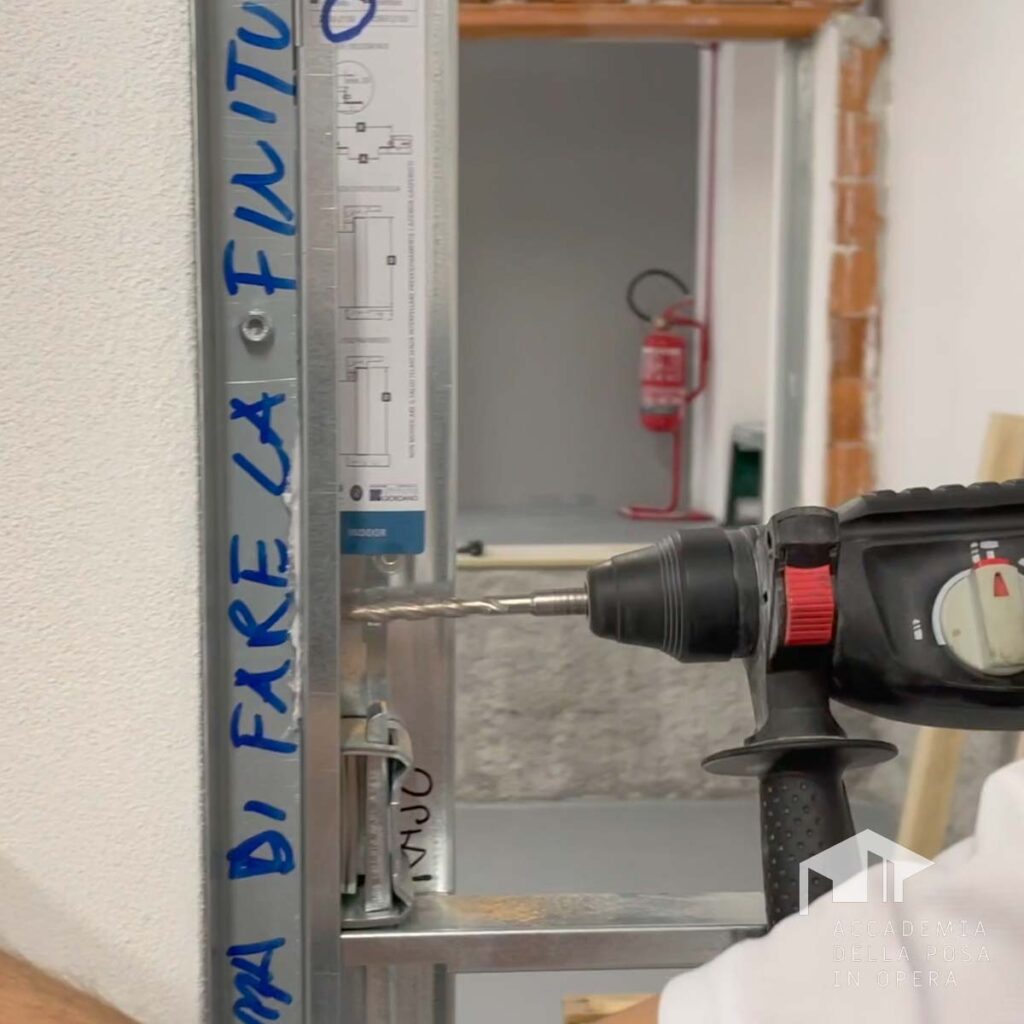

Effettua i fori sulla muratura

Effettua in muratura dei fori “a tradimento”, ossia in diagonale rispetto all’asse del controtelaio.

Ripeti questa operazione per tutti i fori presenti nel controtelaio.

In questo caso, ne abbiamo effettuati 9:

• 4 sul lato destro;
• 4 sul lato sinistro;
• 1 sul lato superiore.

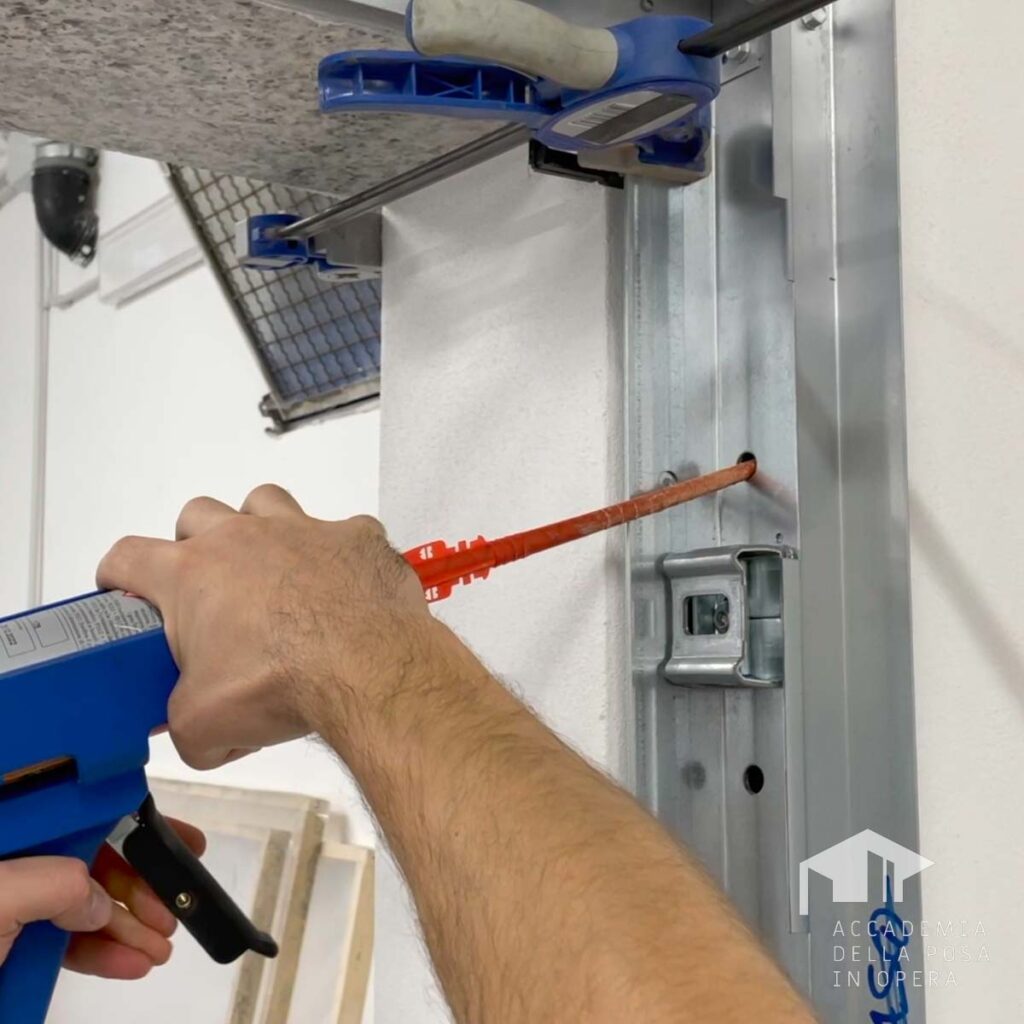

Applica l’ancorante chimico

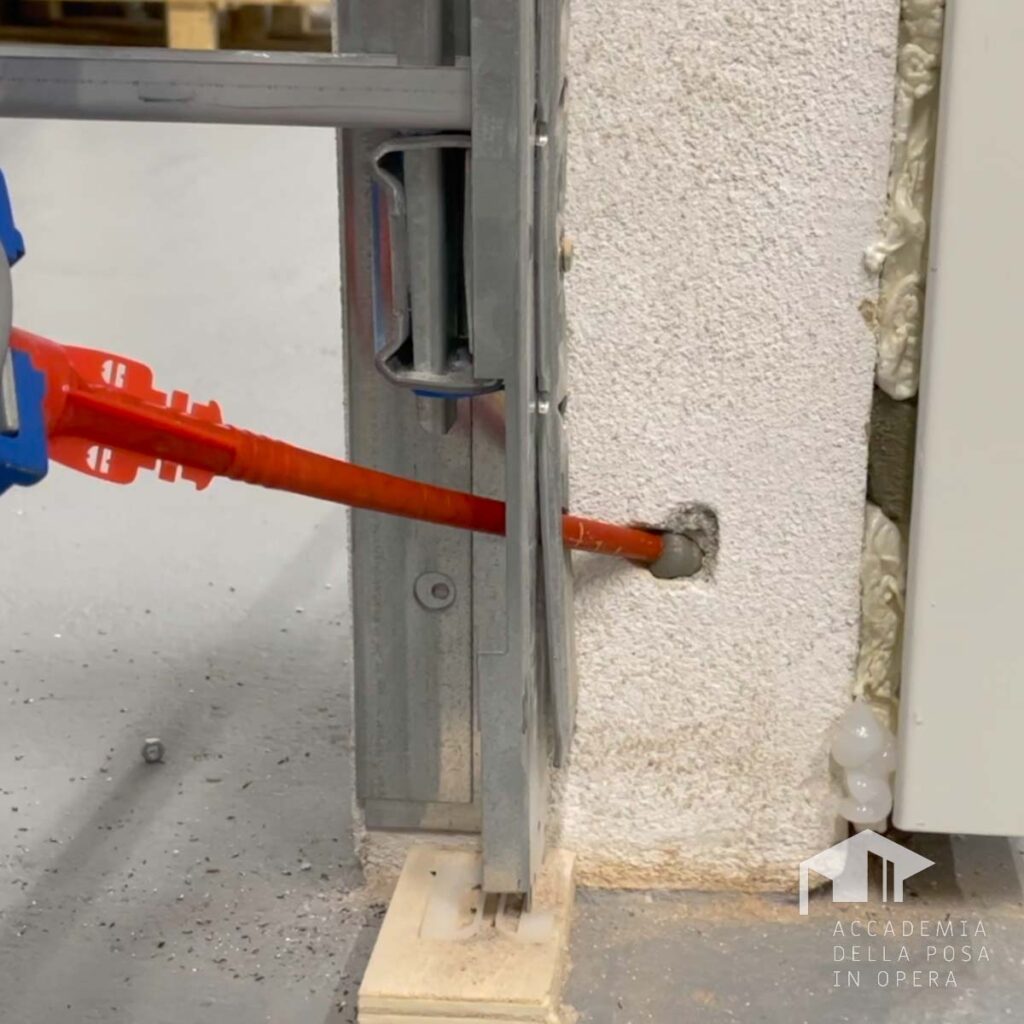

All’interno dei fori, applica dell’ancorante chimico, una resina chimica ad altissima tenuta.

Inserisci le barre filettate

All’interno dei fori, inserisci le barre filettate.

Contemporaneamente, applica un secondo strato di ancorante chimico.

Applica un ulteriore strato di ancorante chimico

Dopo aver inserito la barra filettata fino in fondo, applica un ulteriore strato di ancorante chimico.

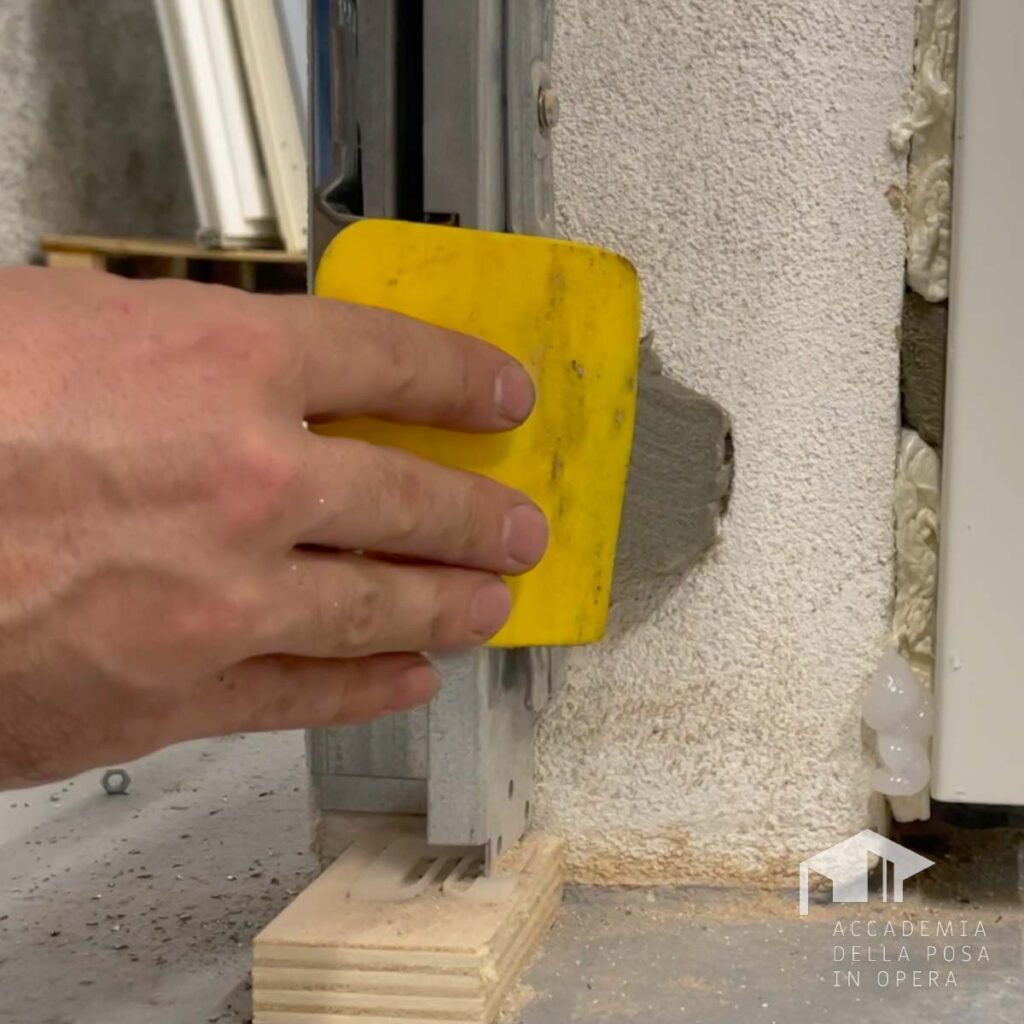

Con una piccola spatola, spalma il chimico all’interno del foro e rimuovi quello in eccesso.

Ripeti l’operazione per tutti i 9 fori.

Effettua ulteriori fori in muratura

Effettua dei fori in perpendicolare alla muratura per rinforzare il montaggio in modo che il controtelaio non si giri.

Ripeti la stessa operazione sul lato destro e sinistro del controtelaio.

In questo caso, ne abbiamo effettuati 6:

• 3 sul lato destro;
• 3 sul lato sinistro.

Applica dell’ancorante chimico

Applica nuovamente dell’ancorante chimico all’interno dei fori.

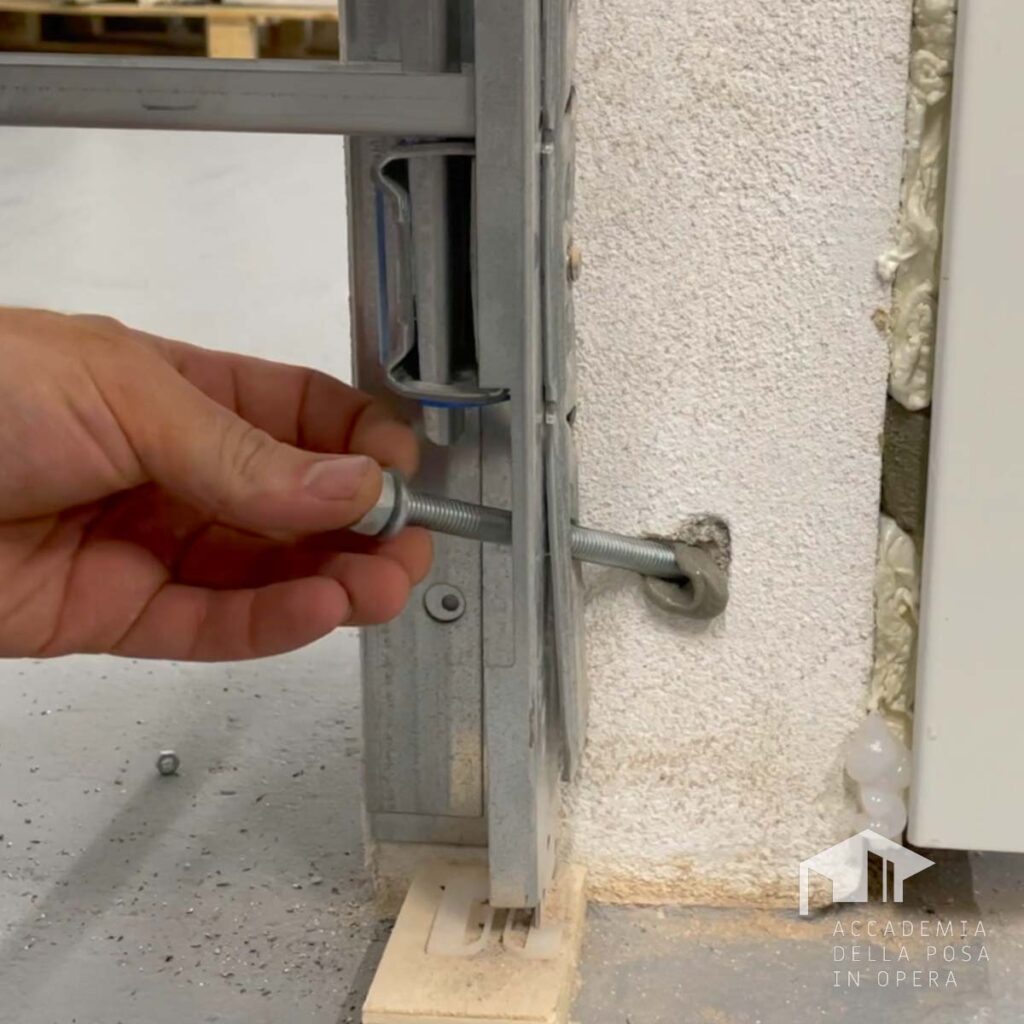

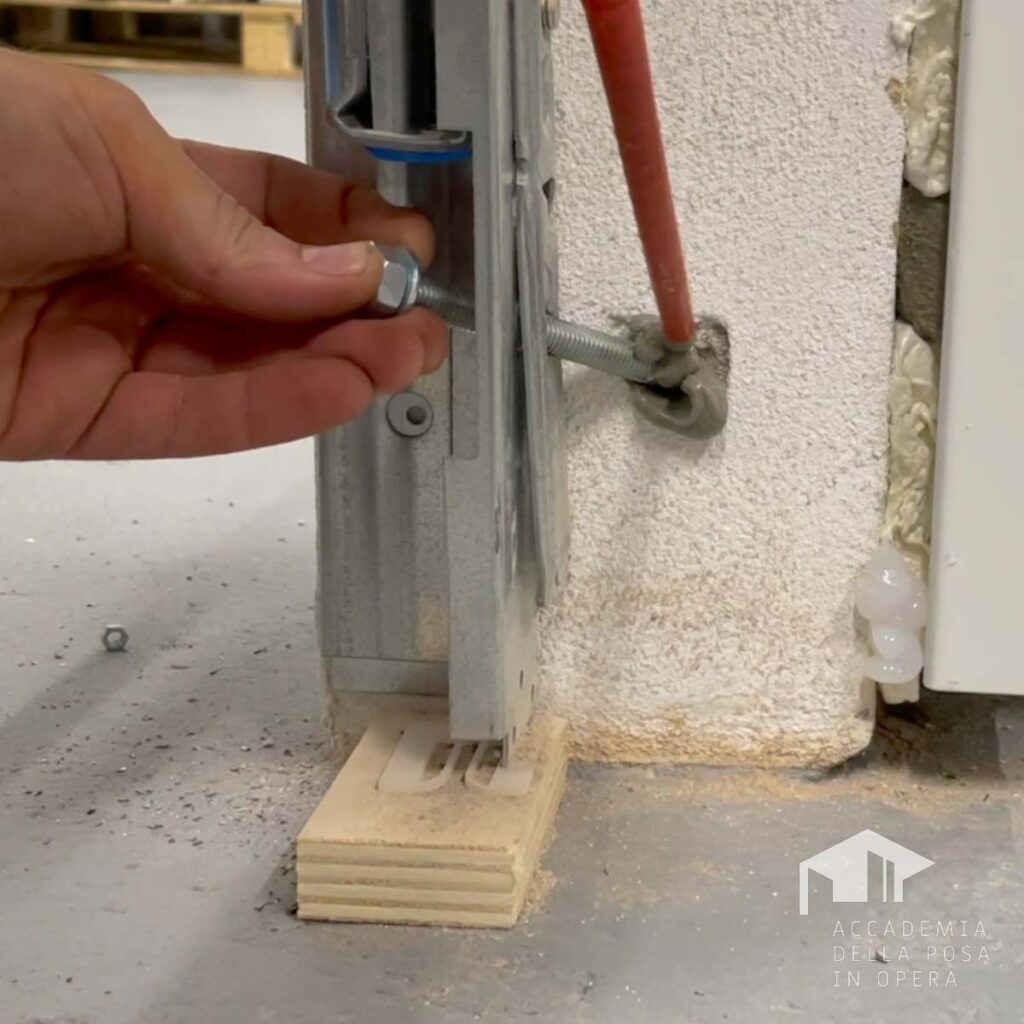

Inserisci la barra filettata

Inserisci la barra filettata all’interno dei fori.

Applica un secondo strato di ancorante chimico sulla barra filettata.

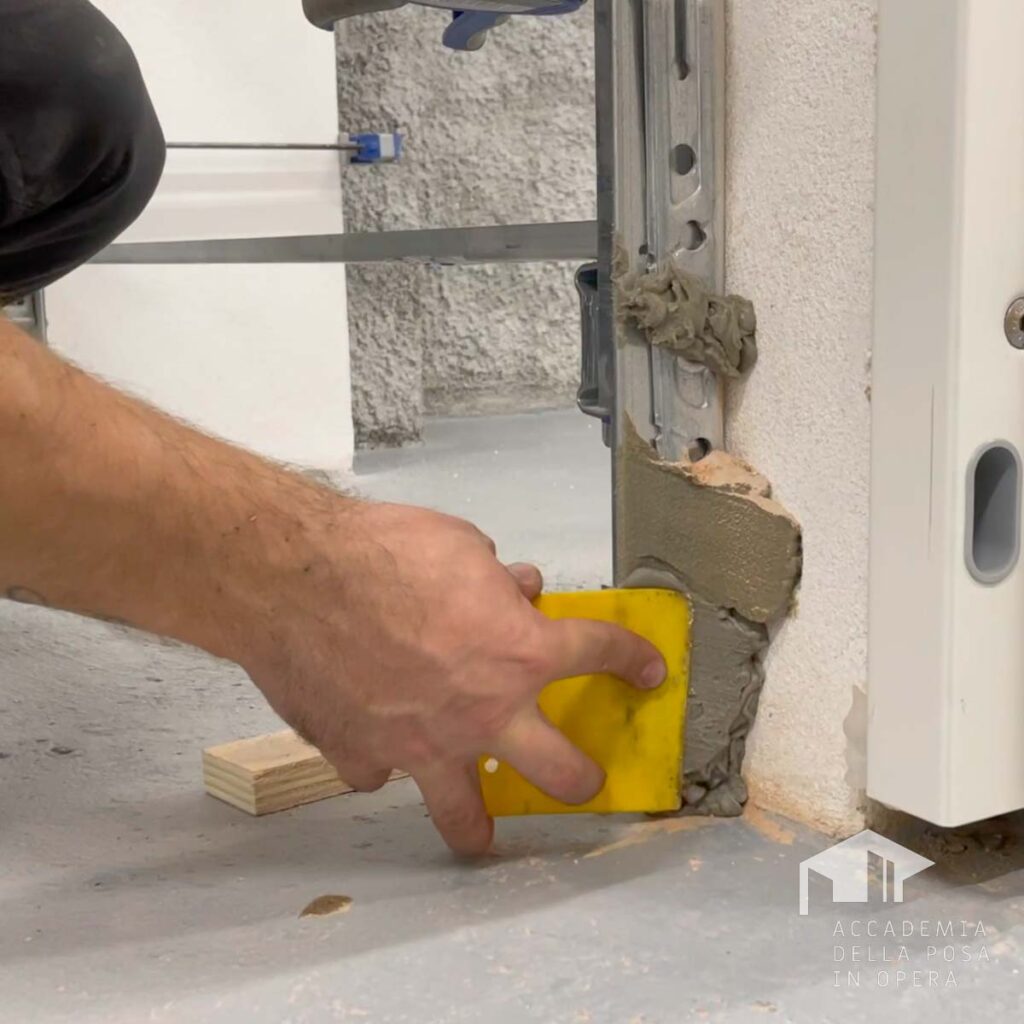

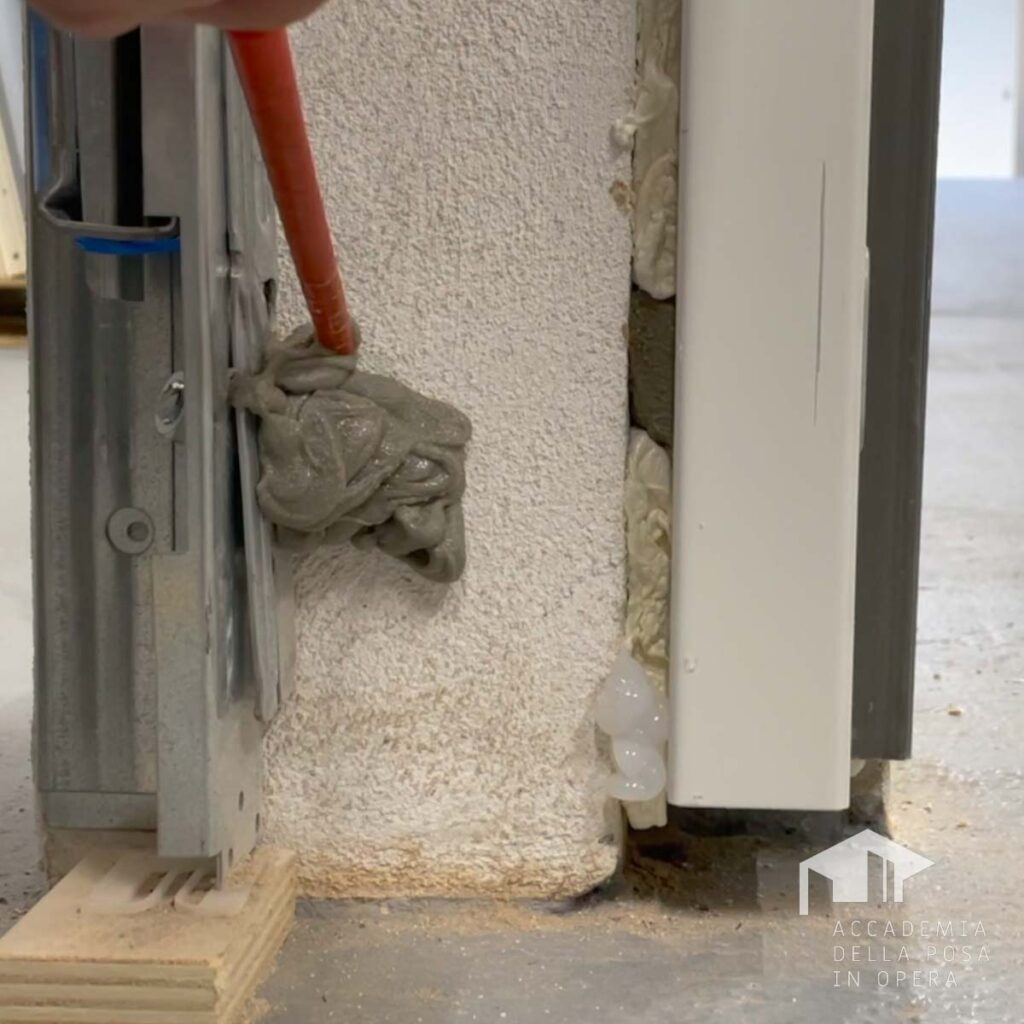

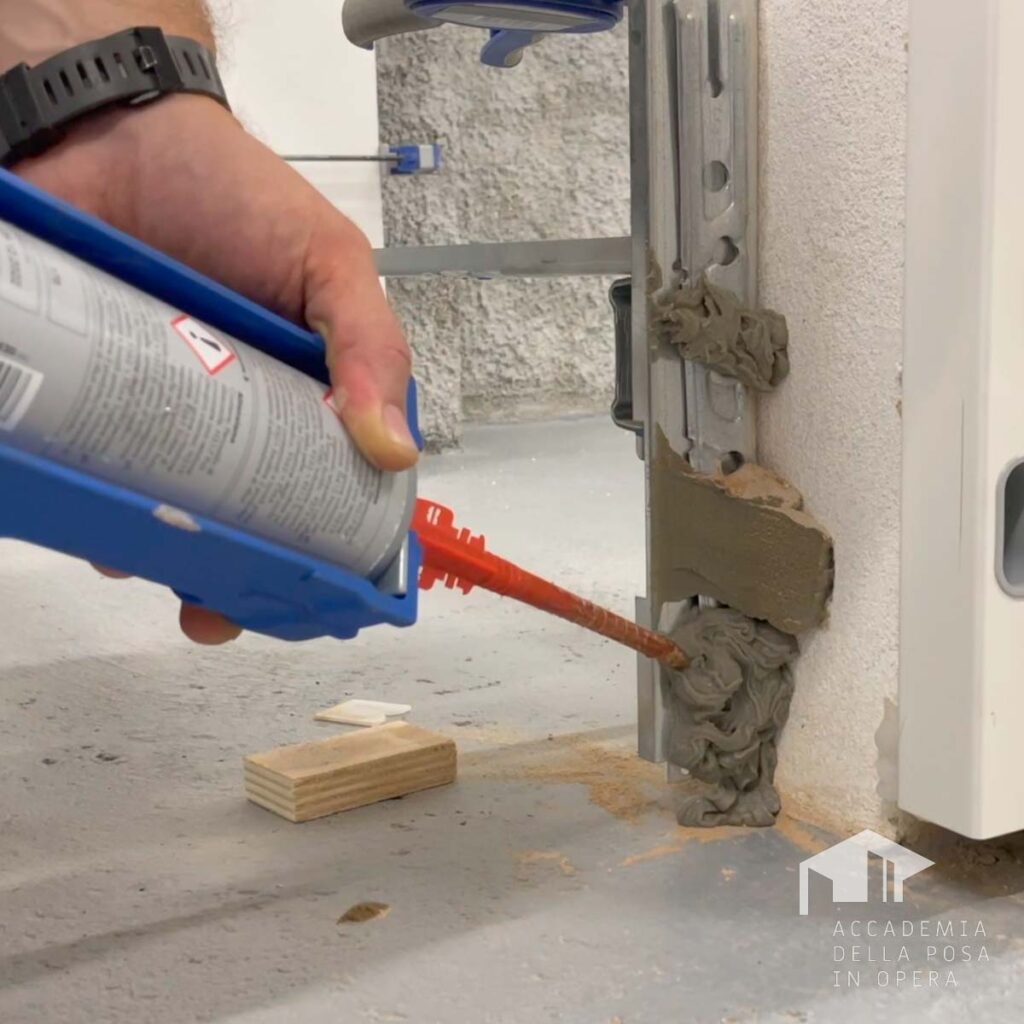

Applica del chimico negli angoli inferiori

Applica uno strato di ancorante chimico nei due angoli inferiori.

Con una piccola spatola, spalma il chimico e rimuovi quello in eccesso.

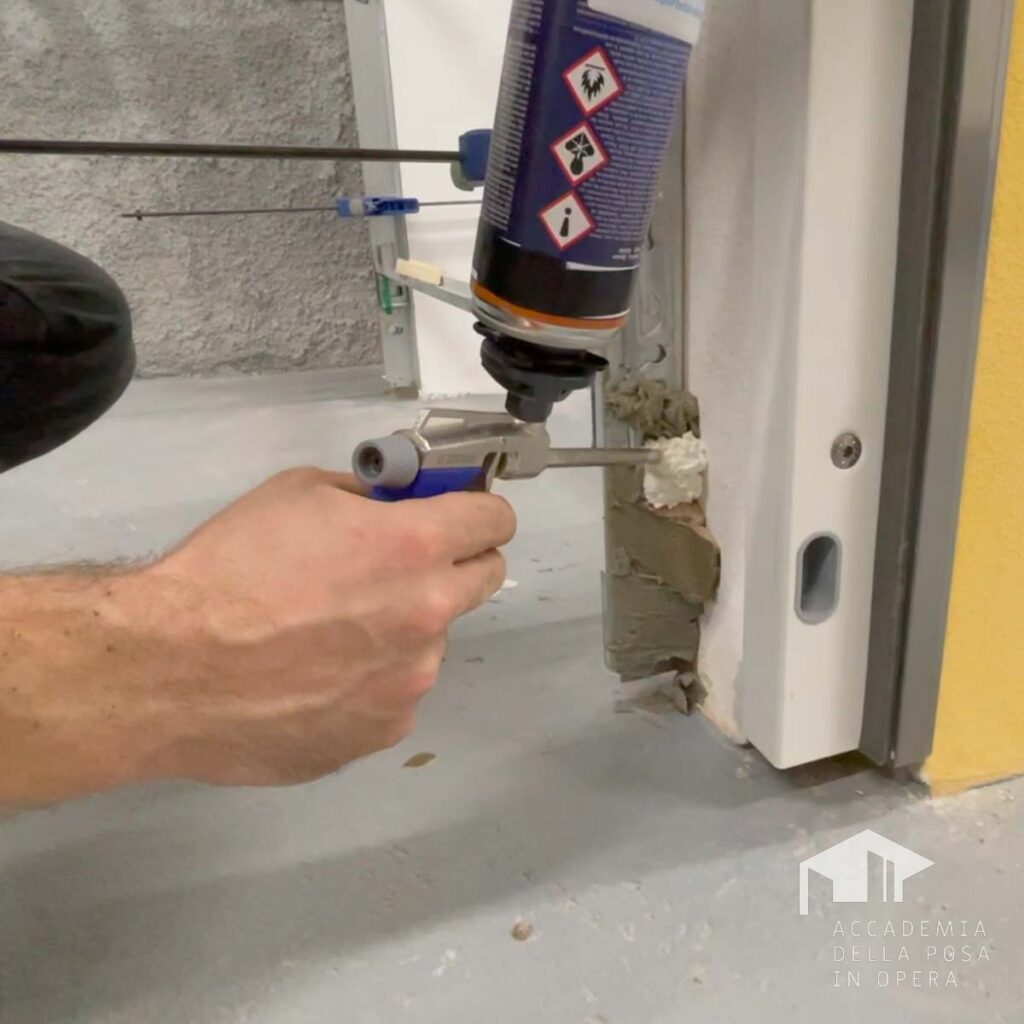

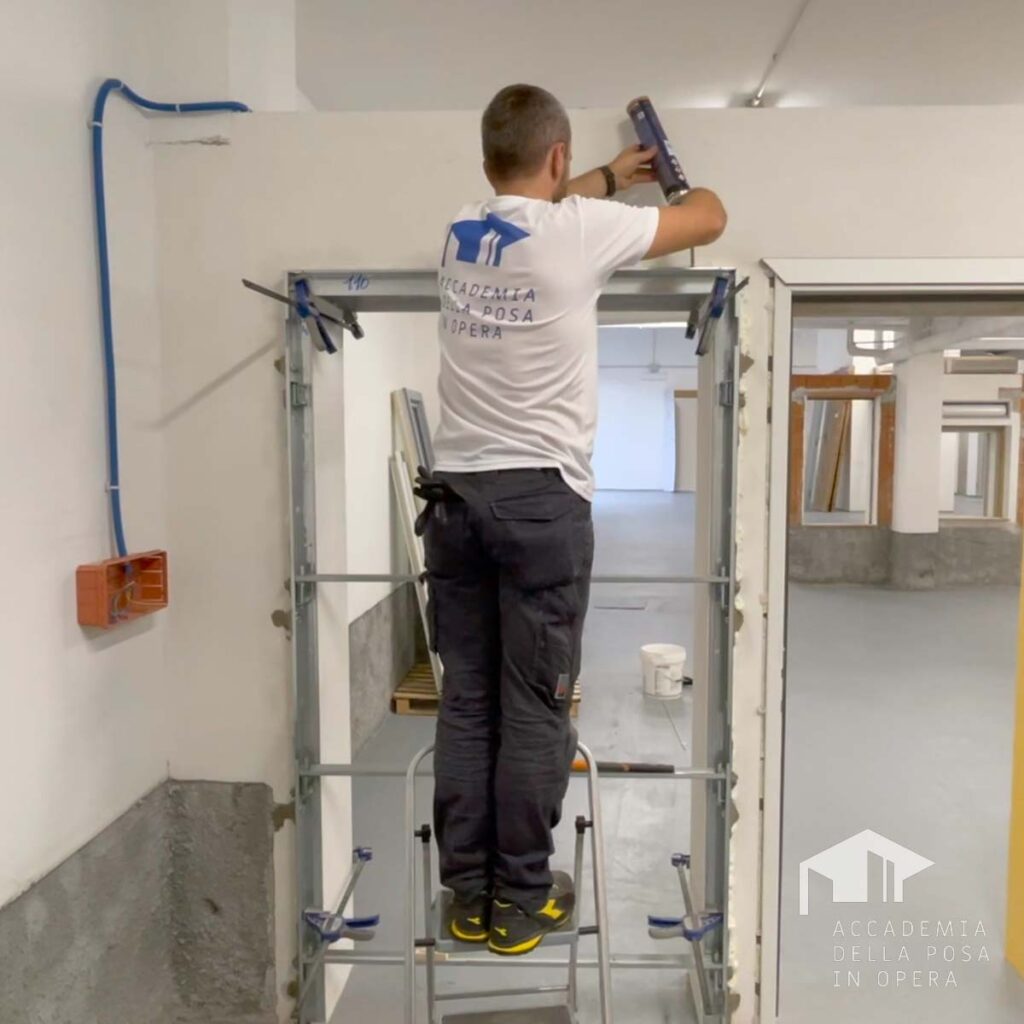

Applica della schiuma poliuretanica

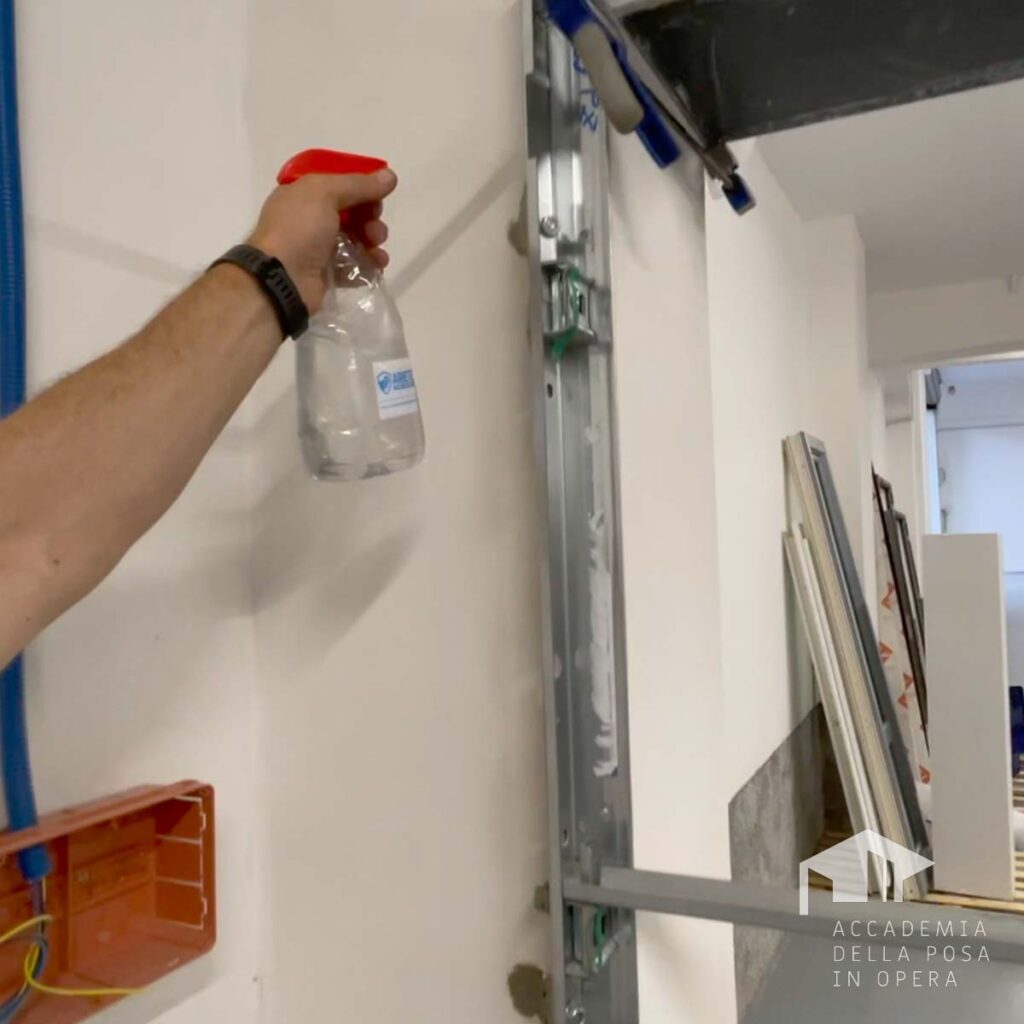

Inumidisci, sui tre lati, la fessura in cui verrà applicata della schiuma poliuretanica.

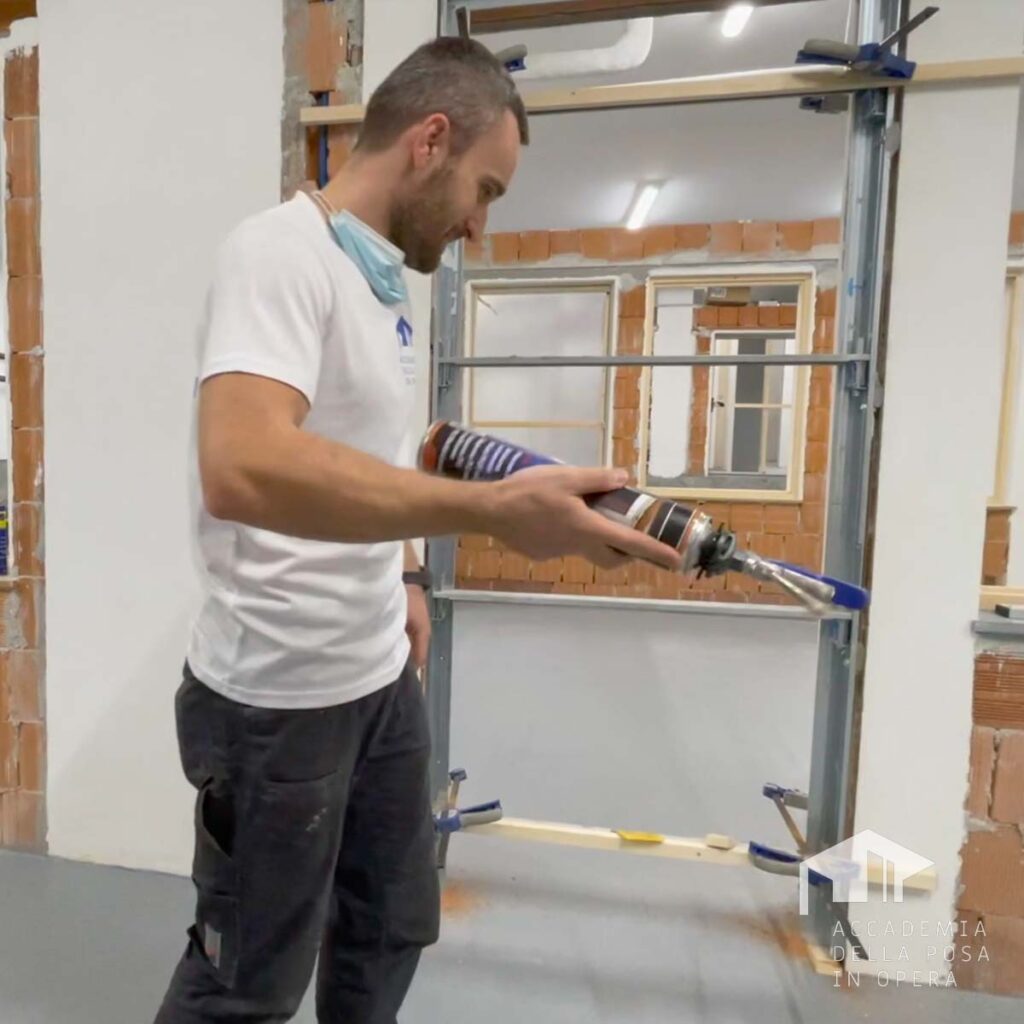

Con un movimento orizzontale, scuoti la bomboletta di schiuma per almeno 20 volte, in modo che la miscela faccia il suo effetto.

Applica la schiuma poliuretanica su tutti e tre i lati del controtelaio.

Per una corretta applicazione, opera lavorando dal basso verso l’alto.

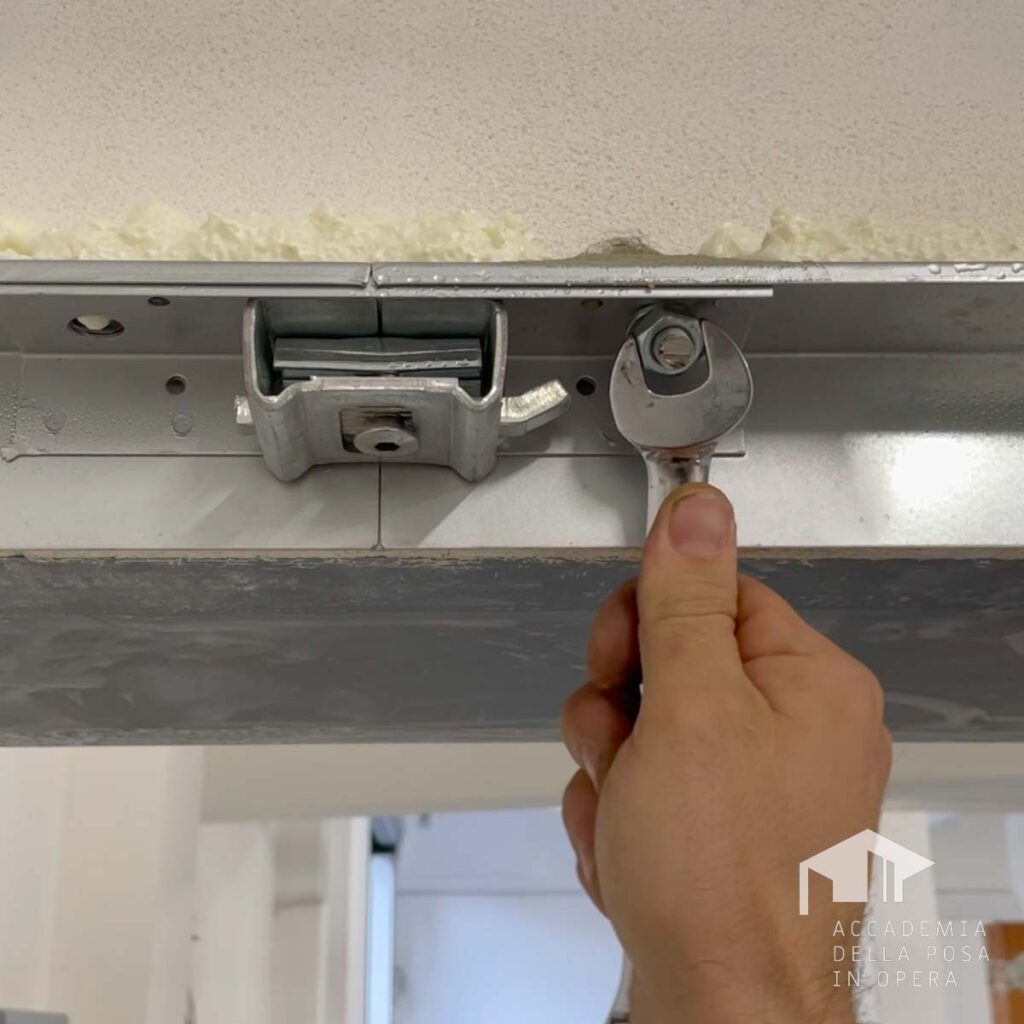

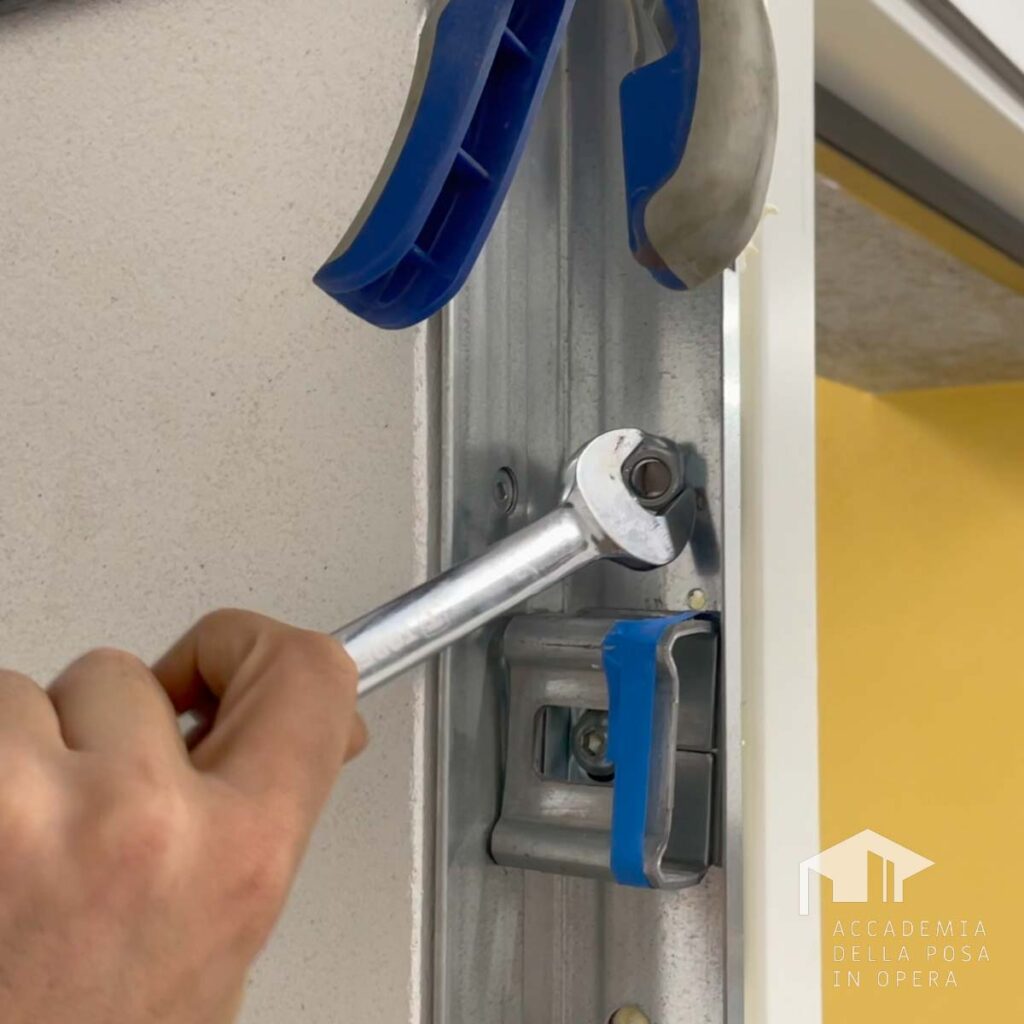

Inserisci i bulloni

Con una chiave a forchetta, stringi i bulloni attorno alle barre filettate.

Ripeti l’operazione per tutte le barre filettate.

Il controtelaio è stato installato correttamente.

Montaggio controtelaio porta blindata raso muro

In questo secondo caso, invece, ipotizziamo che il cliente chieda di inserire una boiserie di 18 mm.

Dovremo arretrare il controtelaio di 18 mm perchè con la boiserie dovremo andare a filo di questo falso telaio per rendere la porta completamente raso muro all’interno.

Vediamo insieme come procedere.

• Tempo richiesto: 2 ore
• Persone: 1
• Attrezzi necessari: piombo (o livella da 2 metri), trapano tassellatore, morsette per tenere fermo il telaio, spessori di varie dimensioni, ancorante chimico, schiuma poliuretanica.

Arretra il controtelaio dello spessore corretto

Dato che il cliente ha chiesto di inserire una boiserie di 18mm, arretriamo il controtelaio dello spessore corretto.

Per farlo, dietro al controtelaio inserisci degli spessori appositi che, sommati, formano uno spessore di 18 mm.

Controlla la bolla

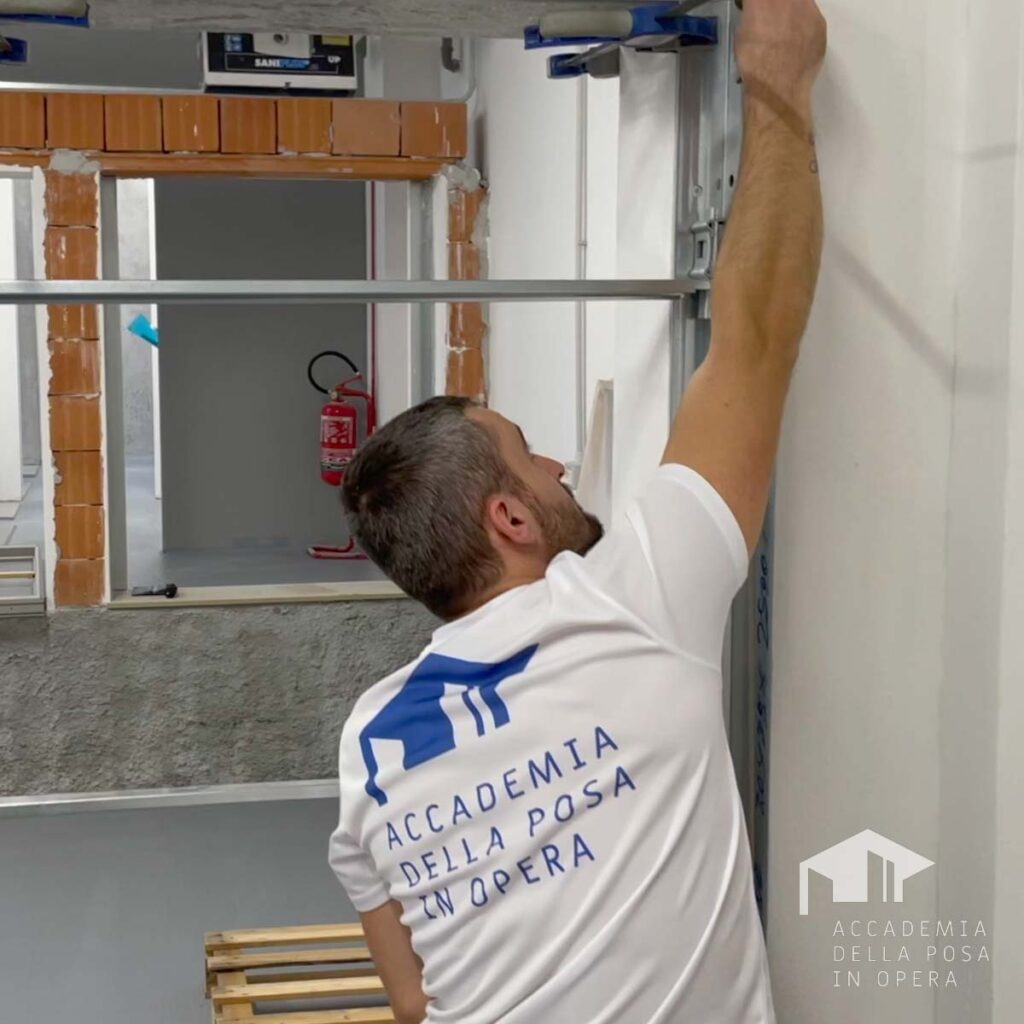

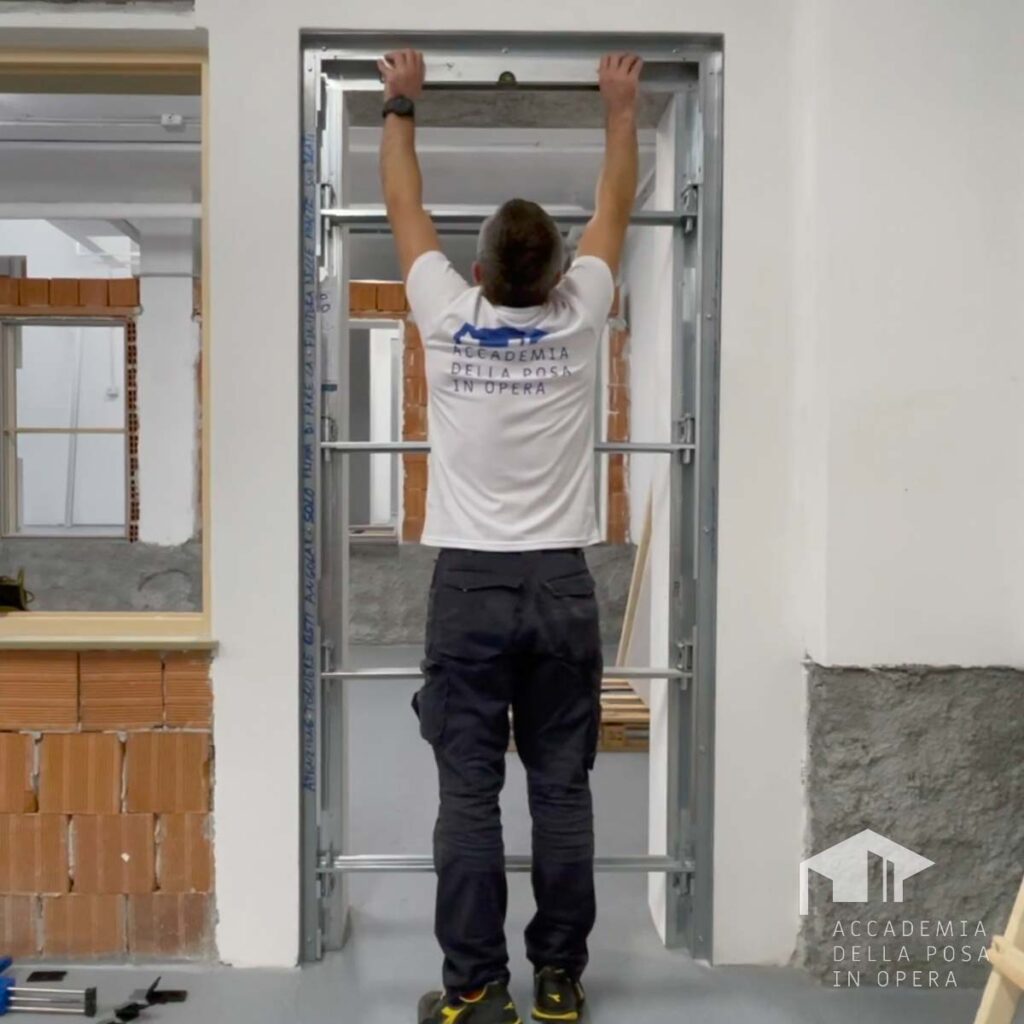

Per prima cosa, dopo aver inserito il controtelaio nel suo vano, controlla la bolla.

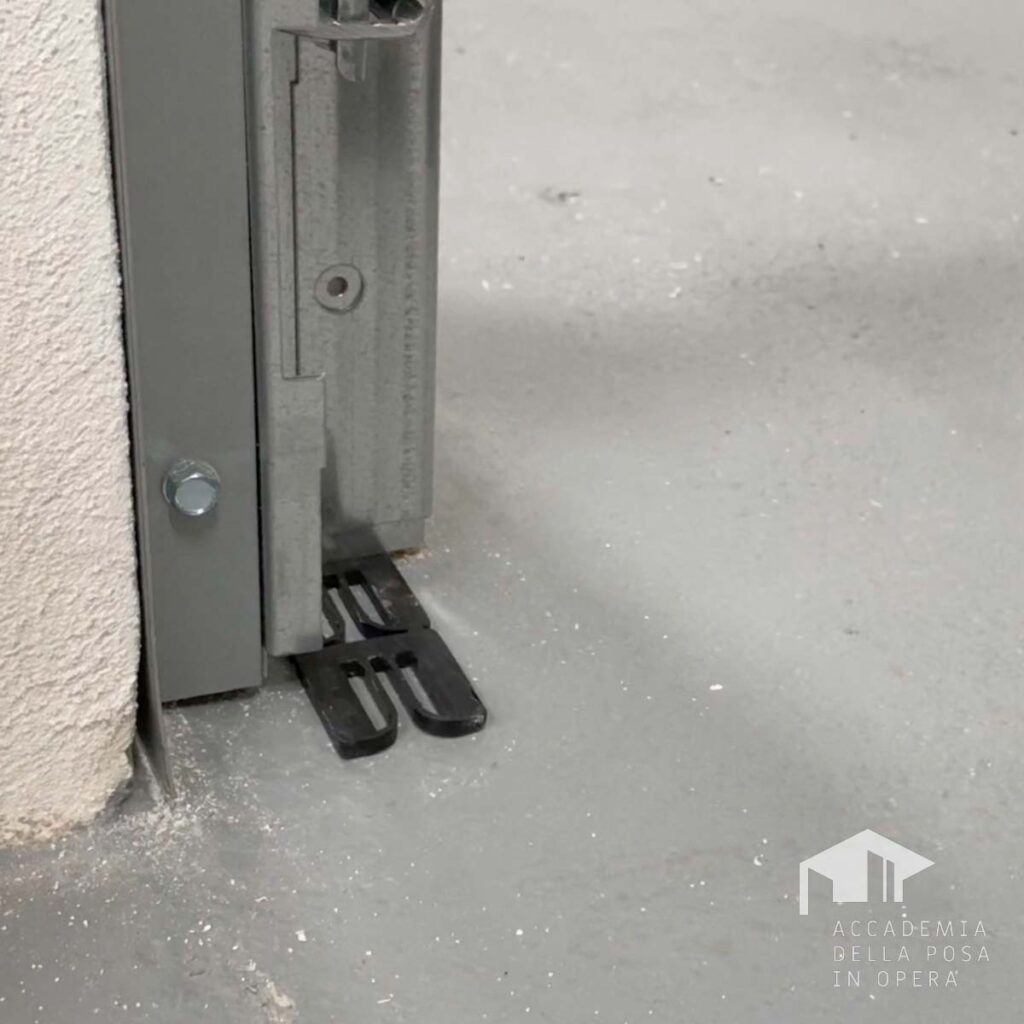

In questo caso, il falso telaio della porta blindata non è perfettamente in bolla, così inseriamo uno spessore sotto alla gamba sinistra dello stesso per alzare leggermente il lato sinistro del telaio.

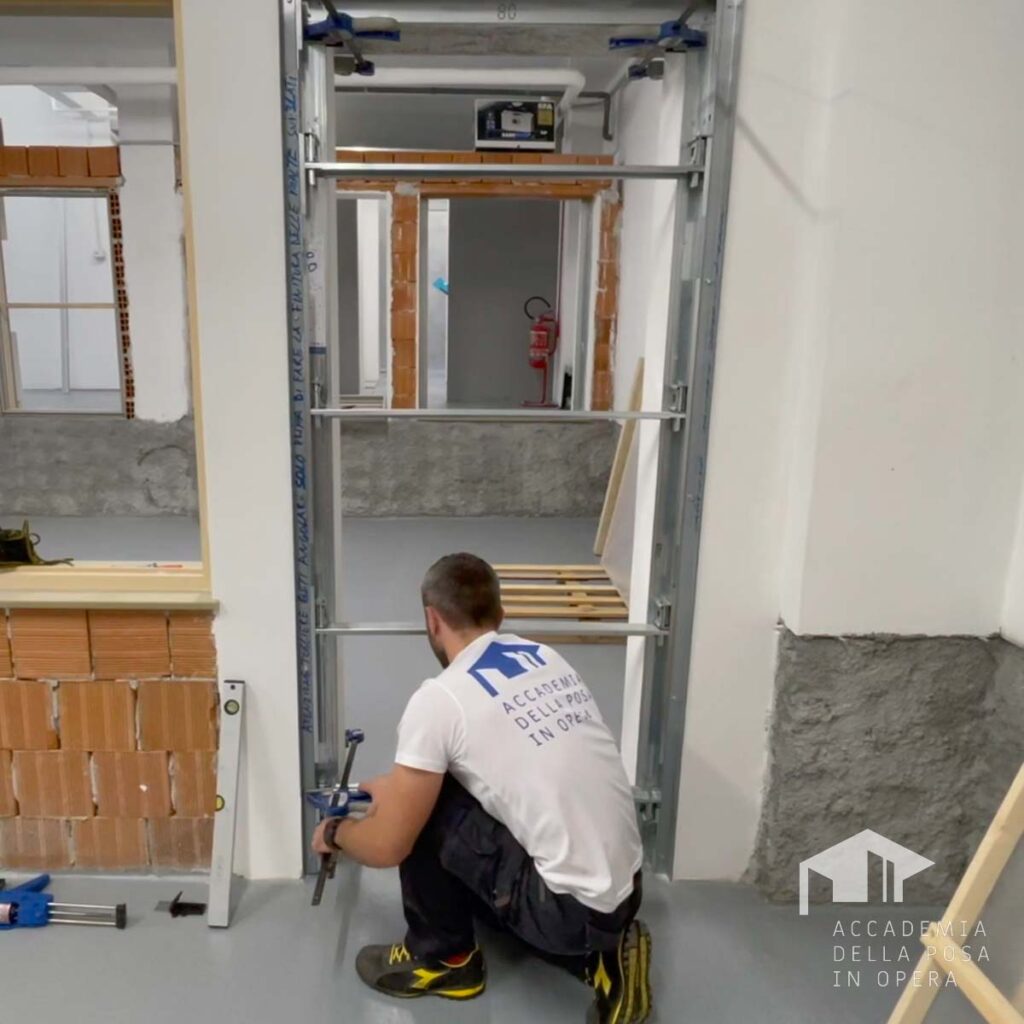

Blocca il controtelaio in posizione

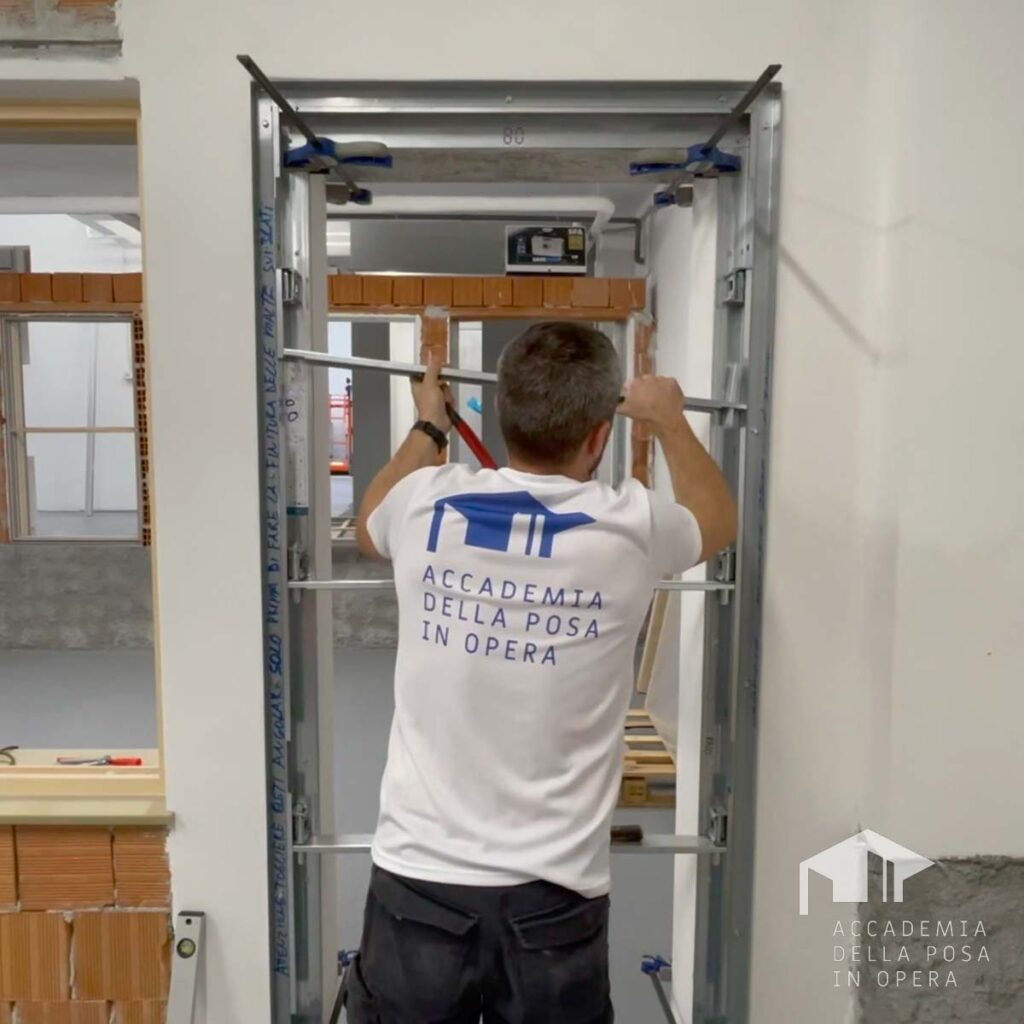

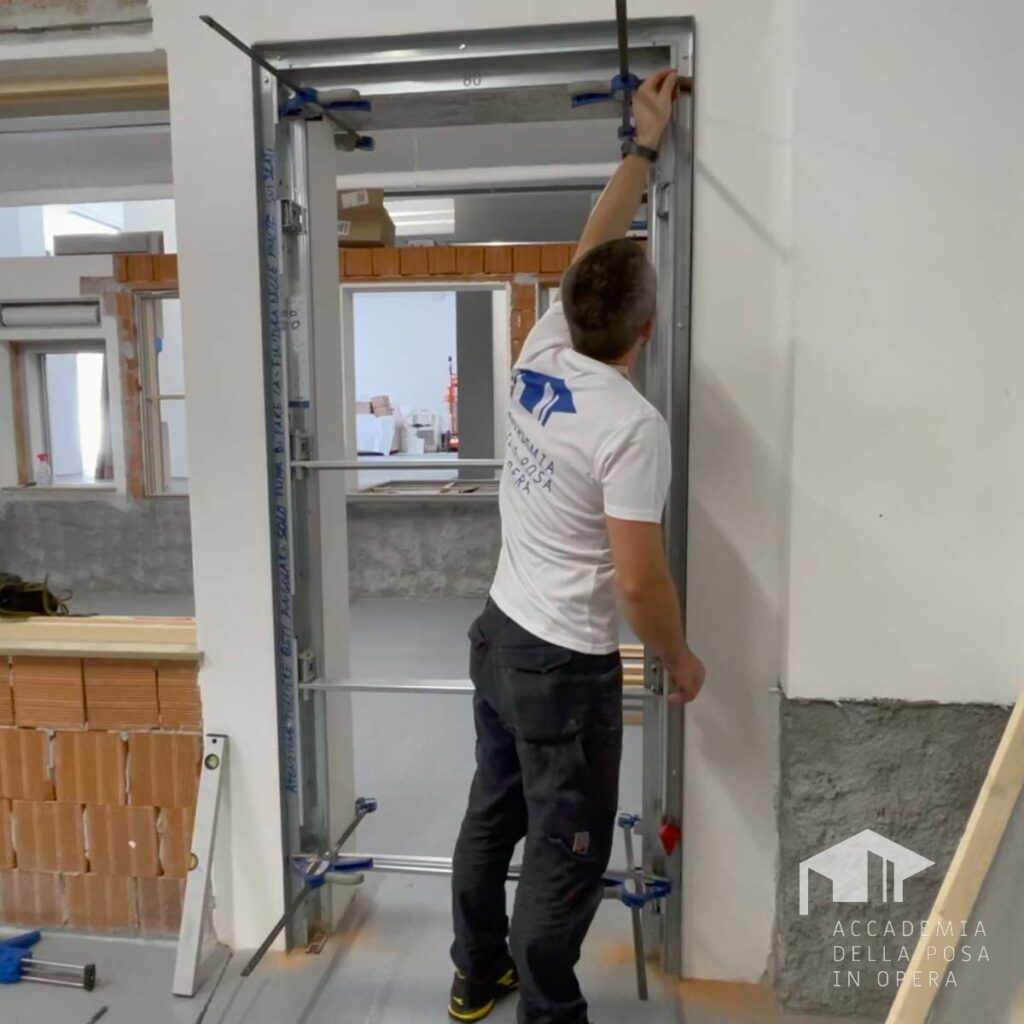

Ora il falso telaio è perfettamente in bolla. Possiamo bloccarlo in posizione tramite quattro morsetti.

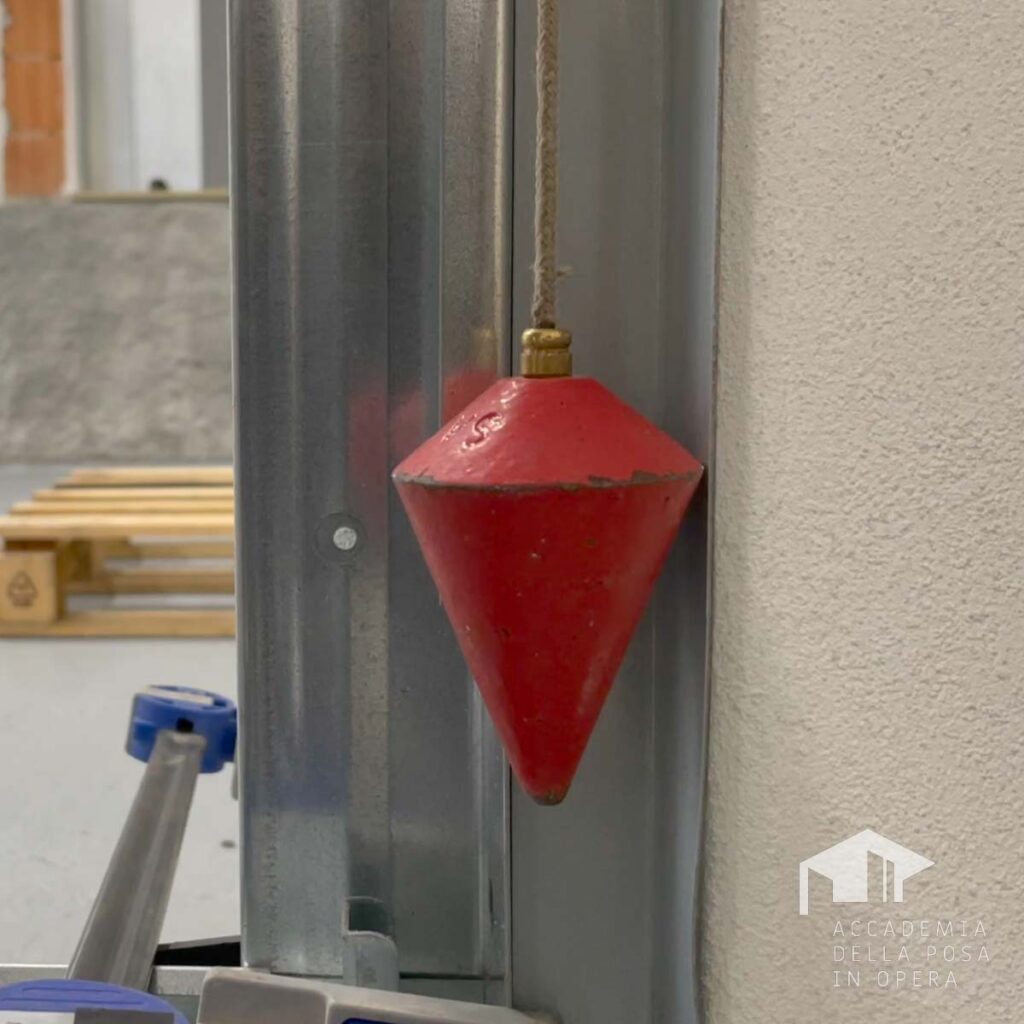

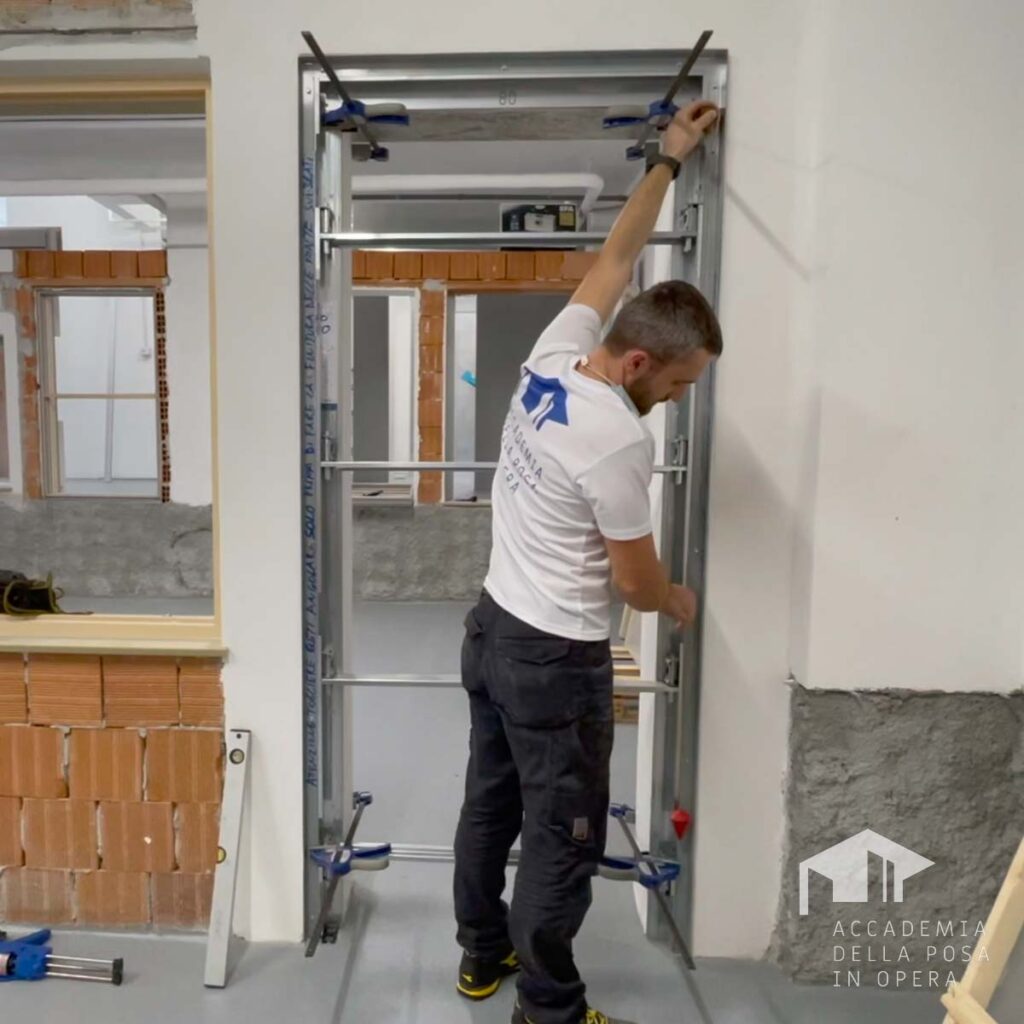

Controlla il piombo

Verifica che il controtelaio sia perfettamente in piombo.

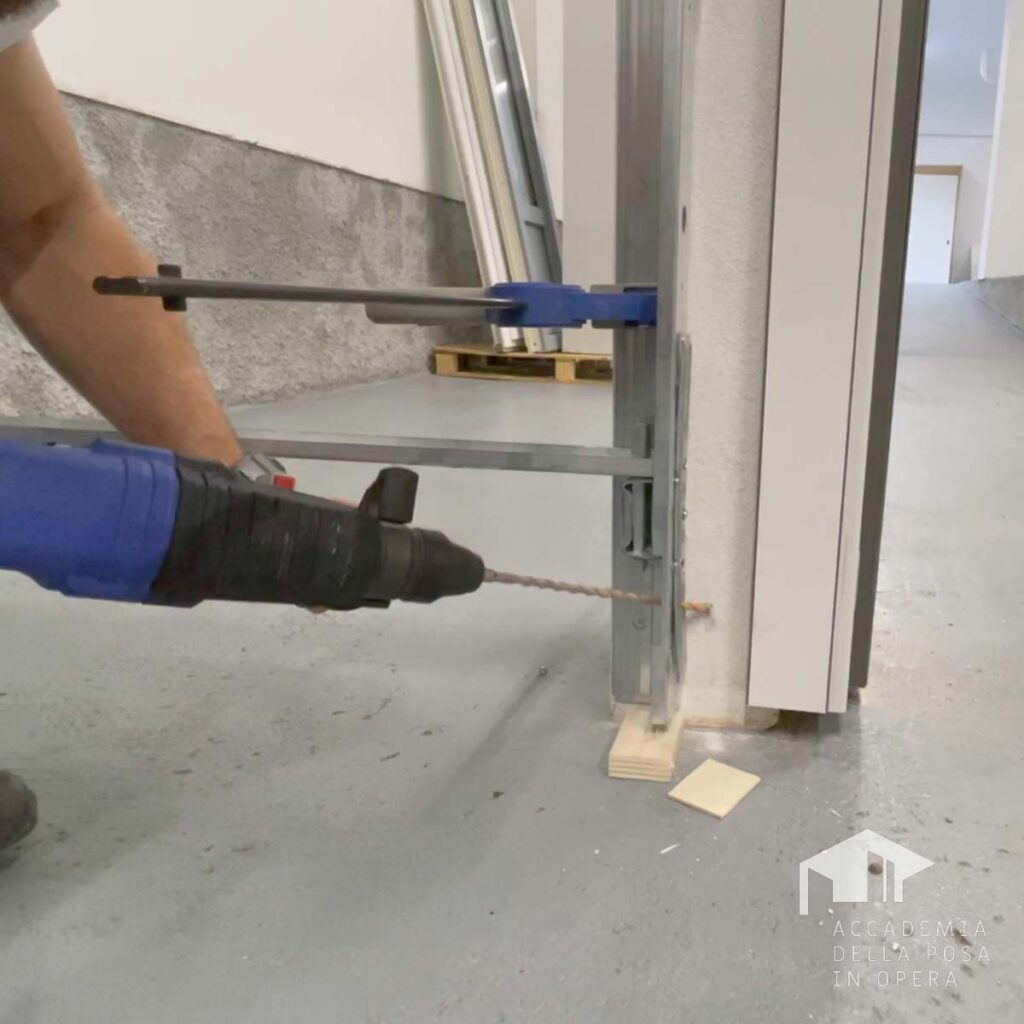

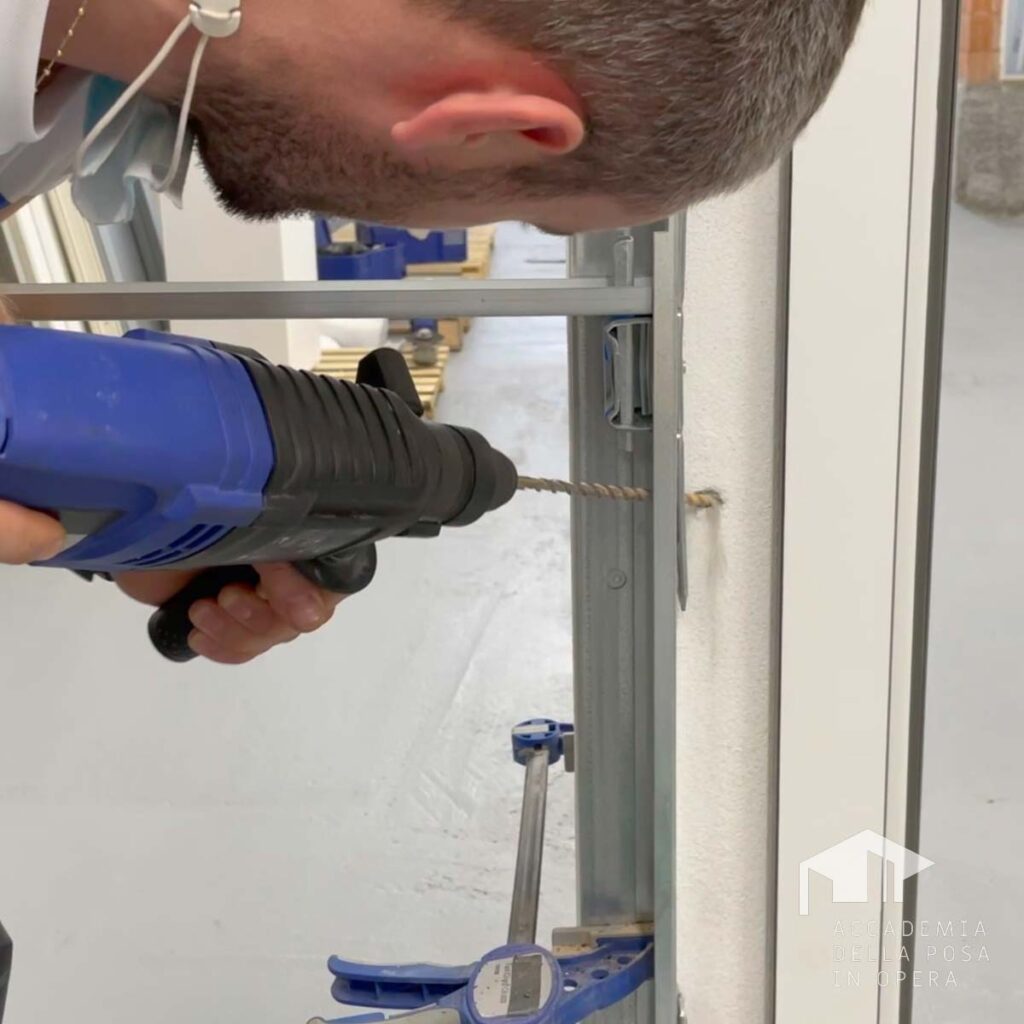

Effettua i fori nella muratura

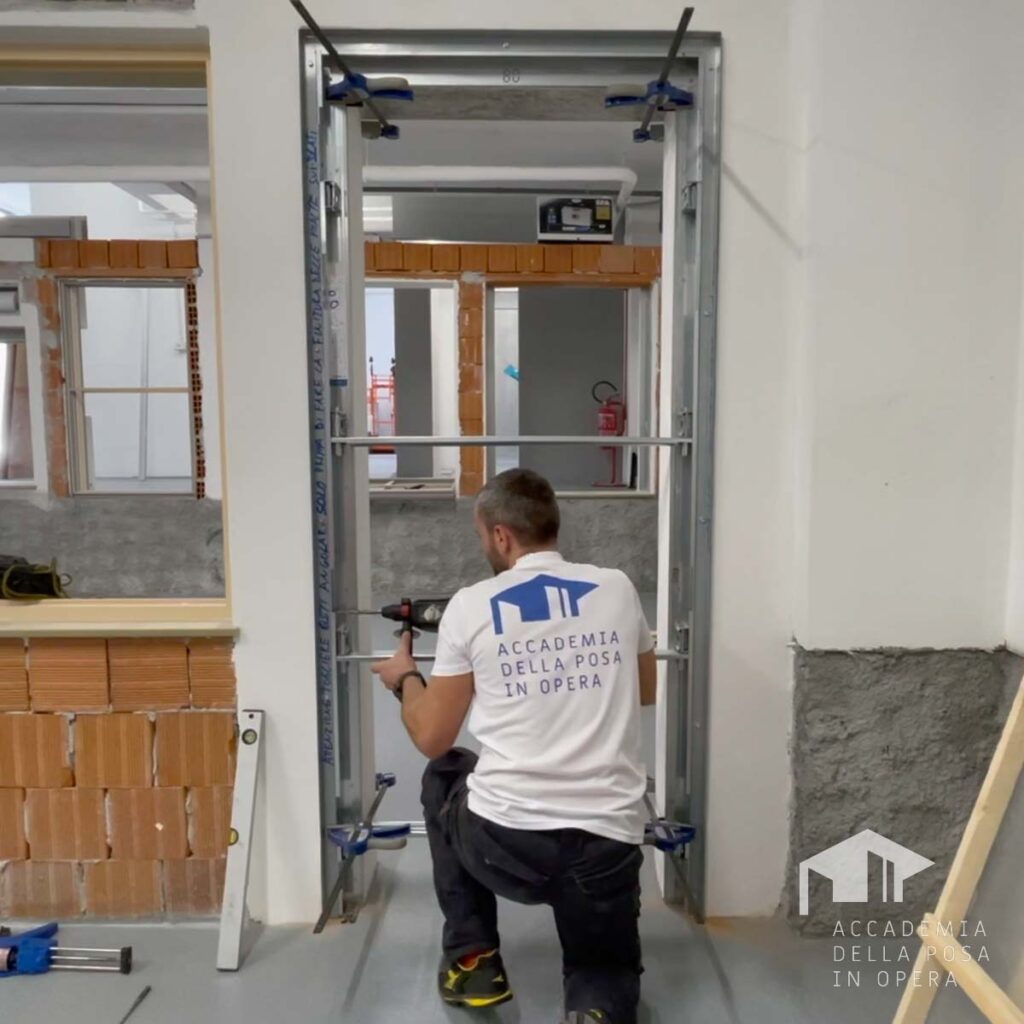

Tramite l’utilizzo di un trapano tassellatore, effettua dei fori in muratura su tutto il perimetro.

I fori devono essere realizzati in obliquo per aumentare la tenuta.

Ripeti l’operazione per tutti e 12 i fori presenti sul perimetro del controtelaio.

Verifica nuovamente il piombo

Verifica nuovamente il piombo.

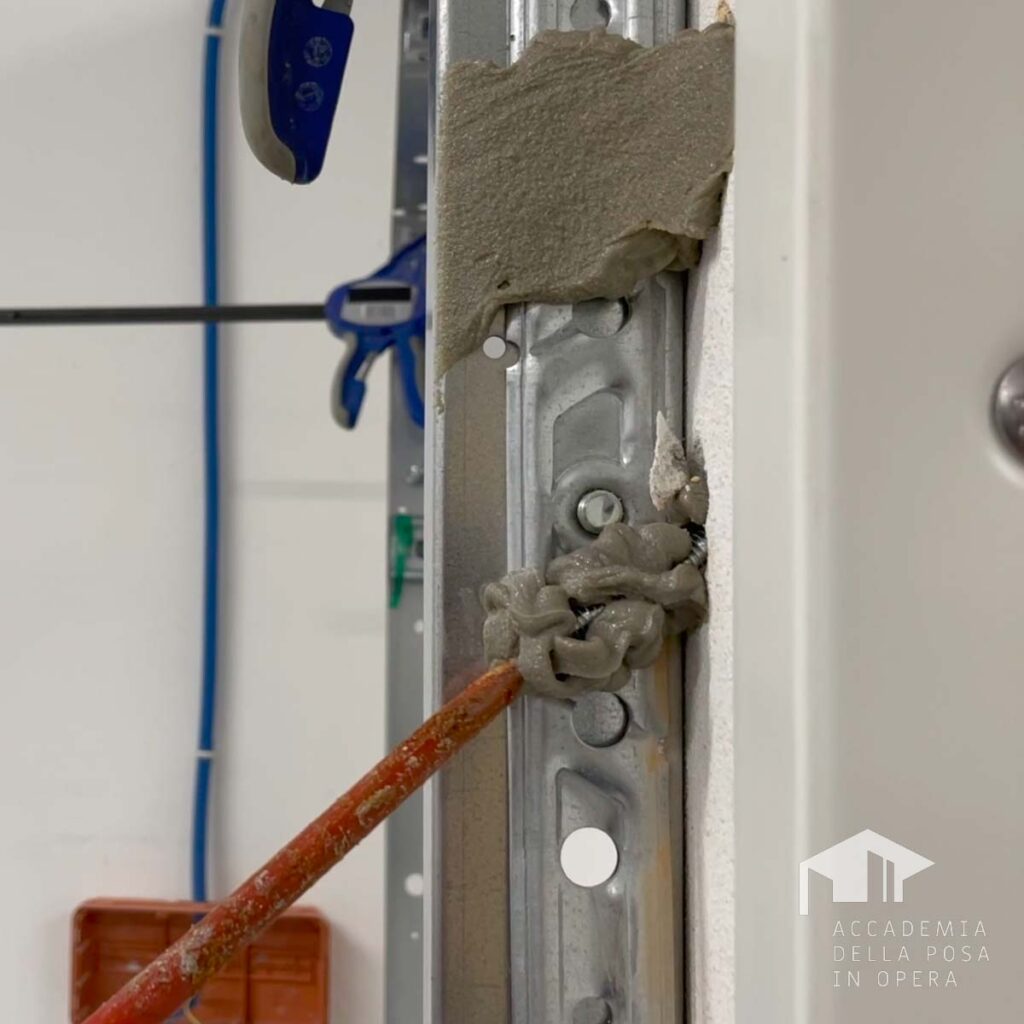

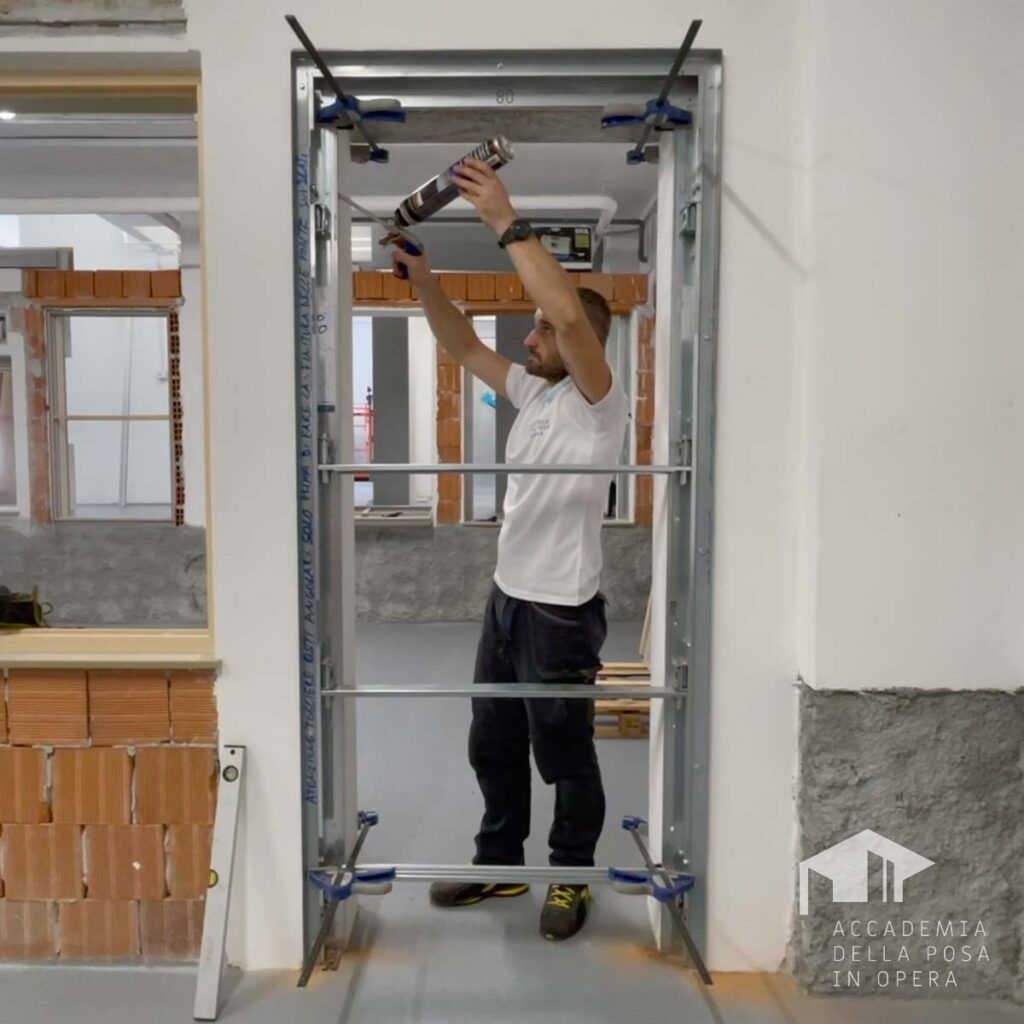

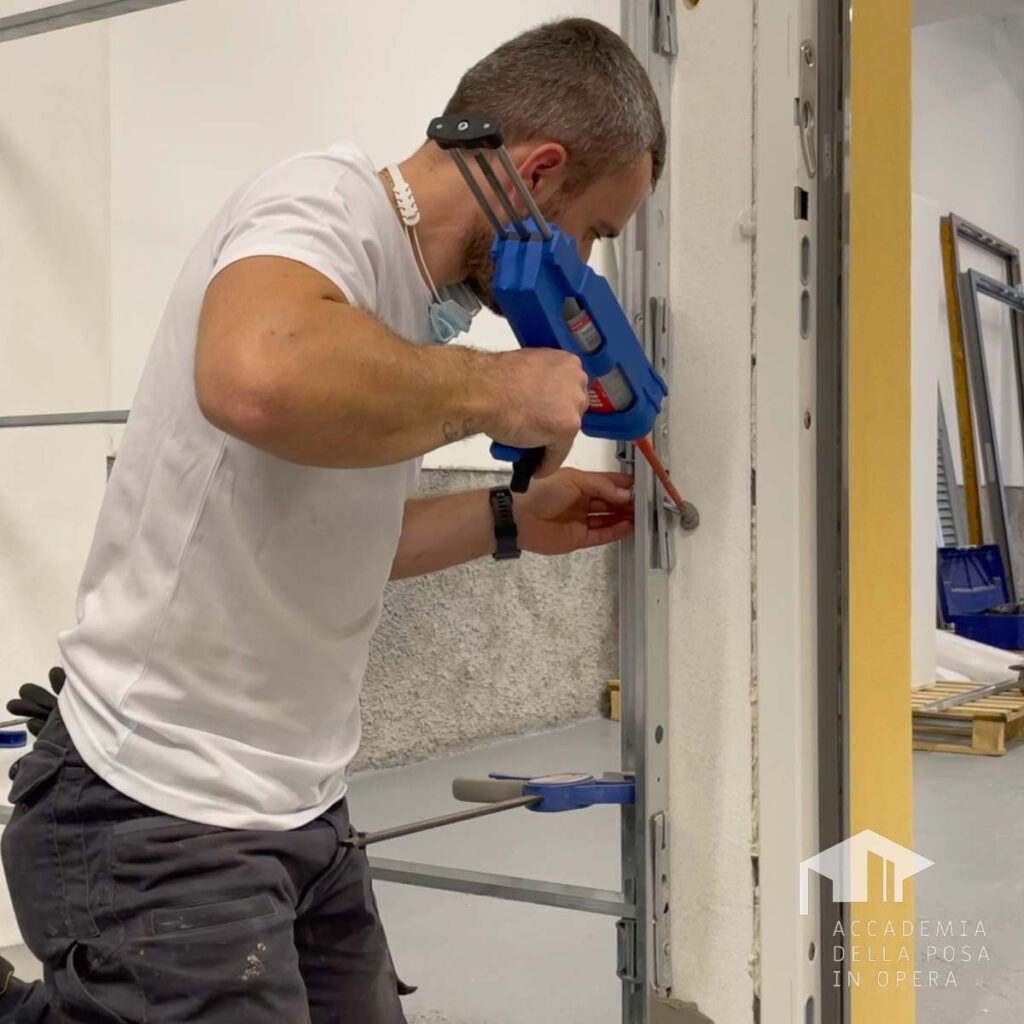

Applica dell’ancorante chimico

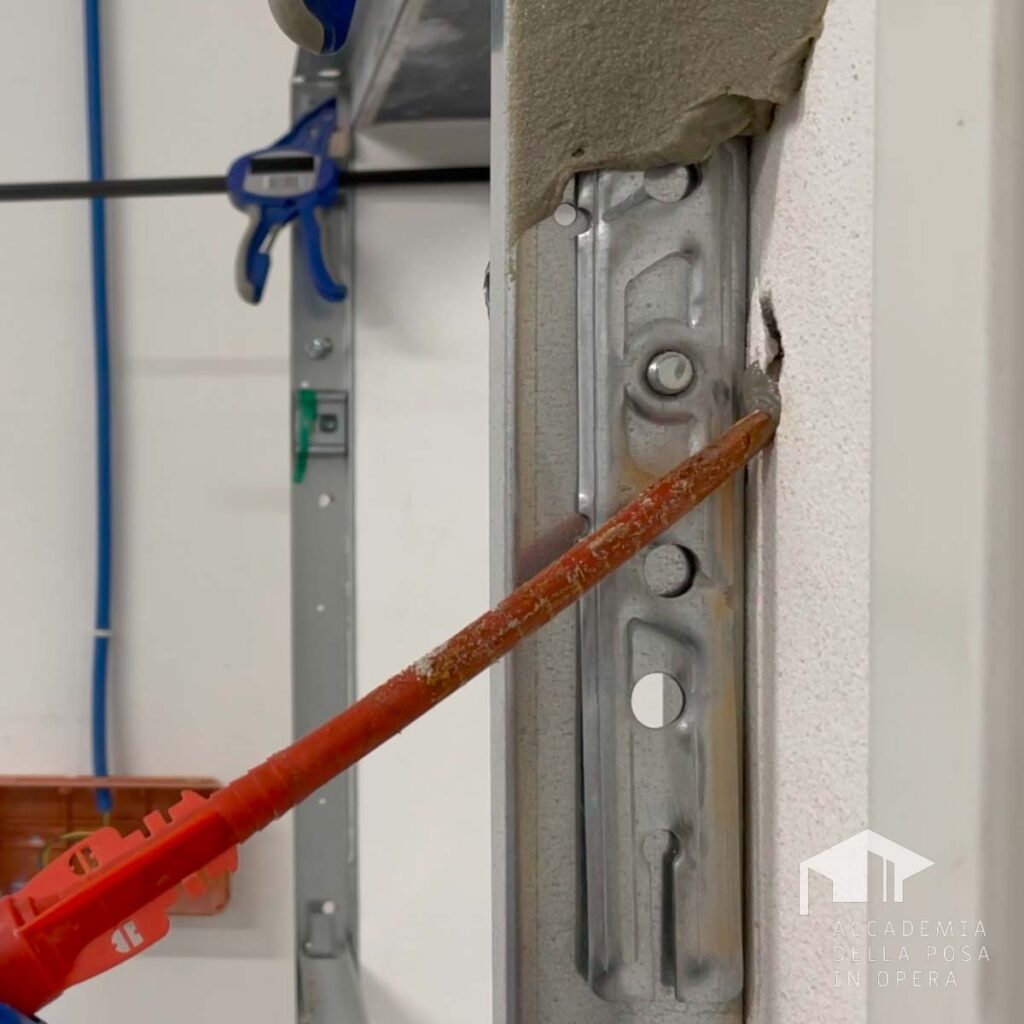

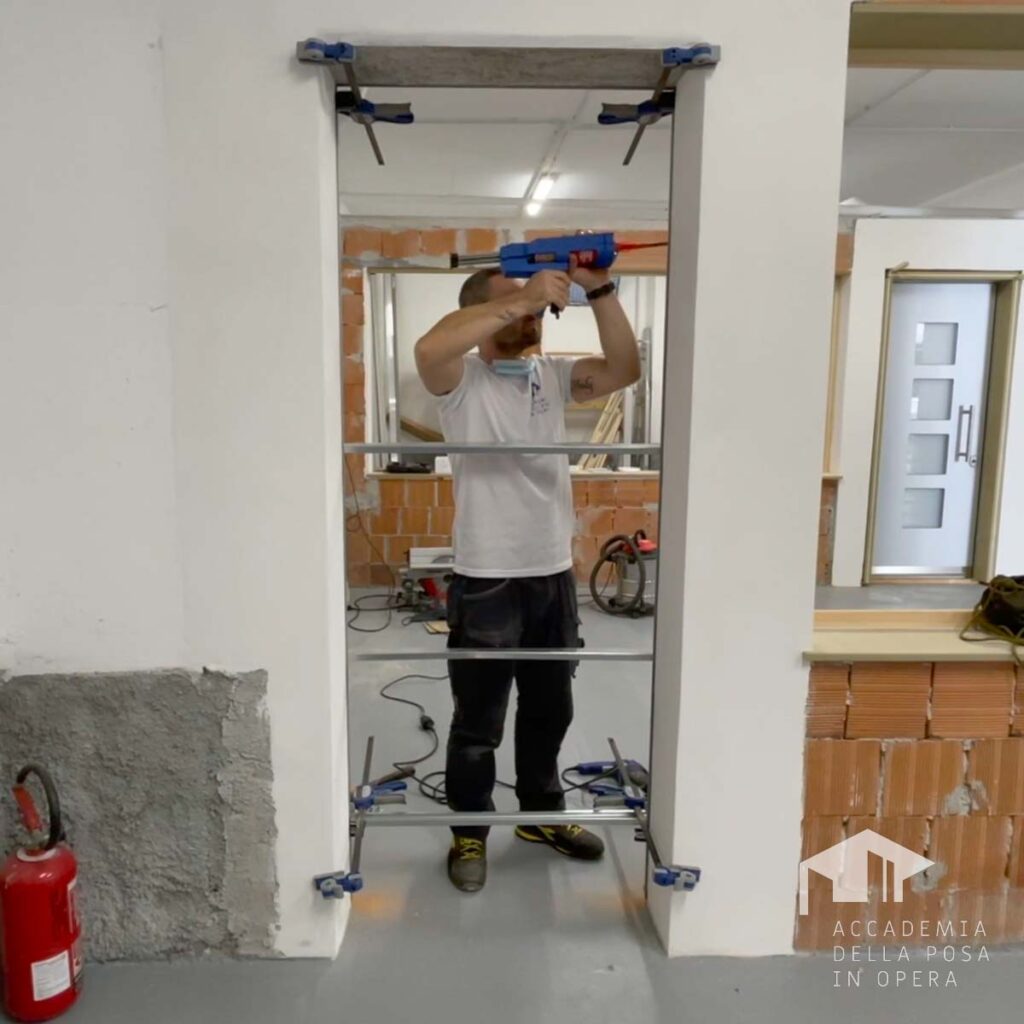

Dopo aver effettuato i 12 fori e verificato che il controtelaio sia perfettamente a piombo, applica dell’ancorante chimico all’interno degli stessi.

Il chimico è una resina ad altissima tenuta.

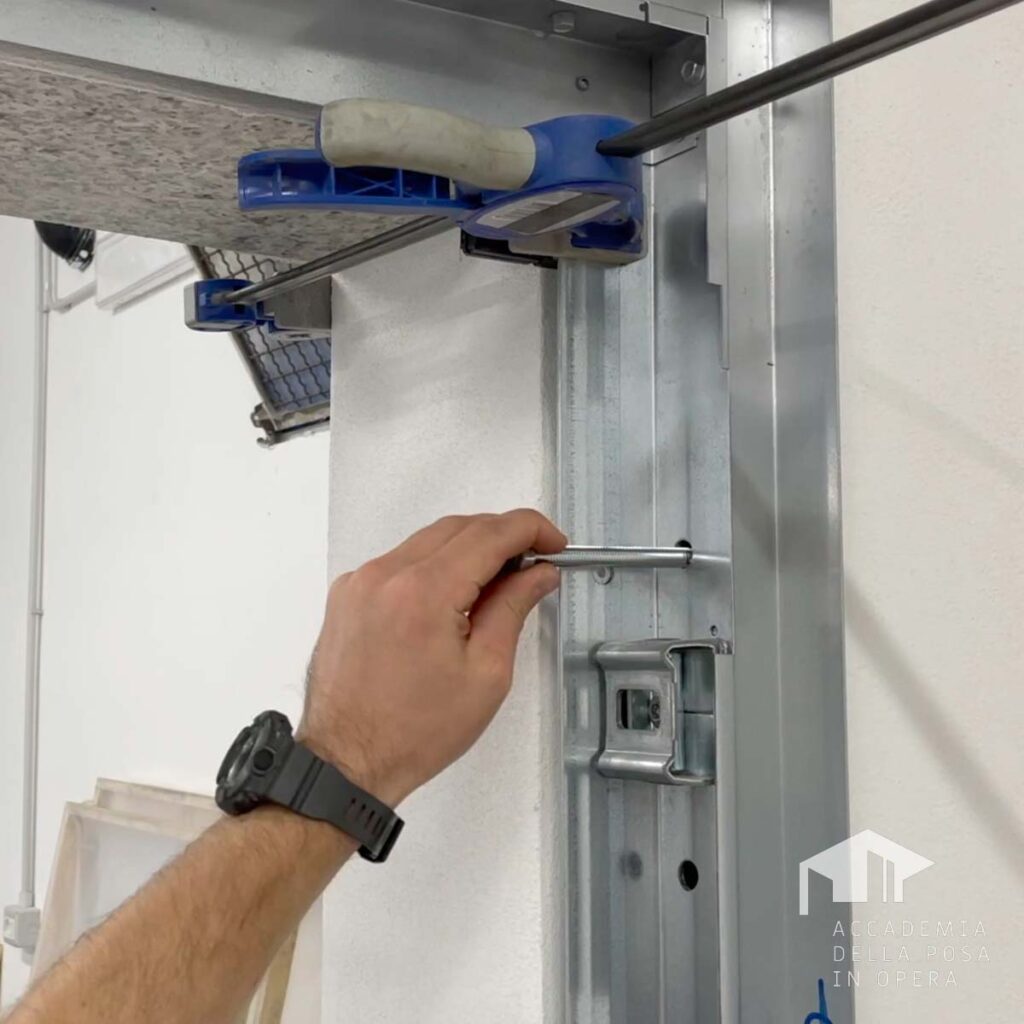

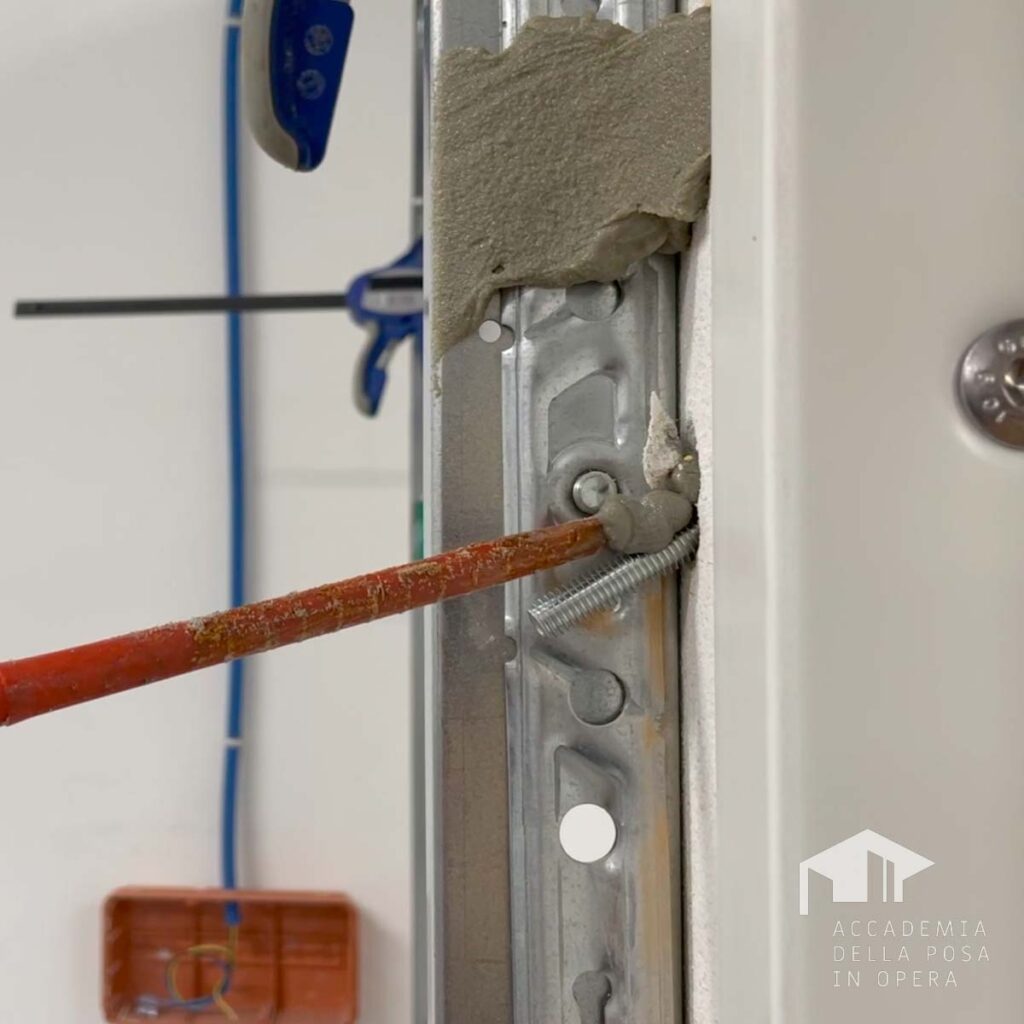

Inserisci le barre filettate

Inserisci le barre filettate all’interno del foro in cui è presente l’ancorante chimico.

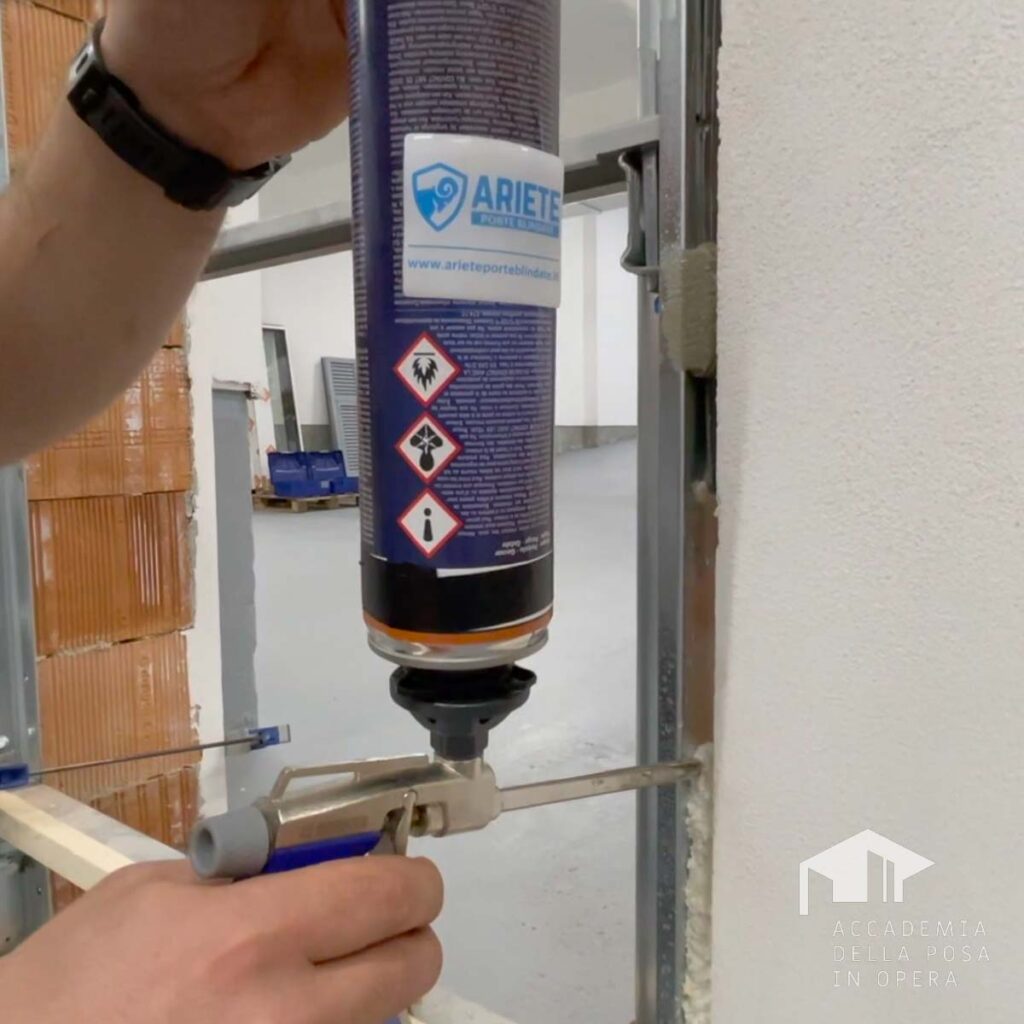

Inserisci la schiuma poliuretanica

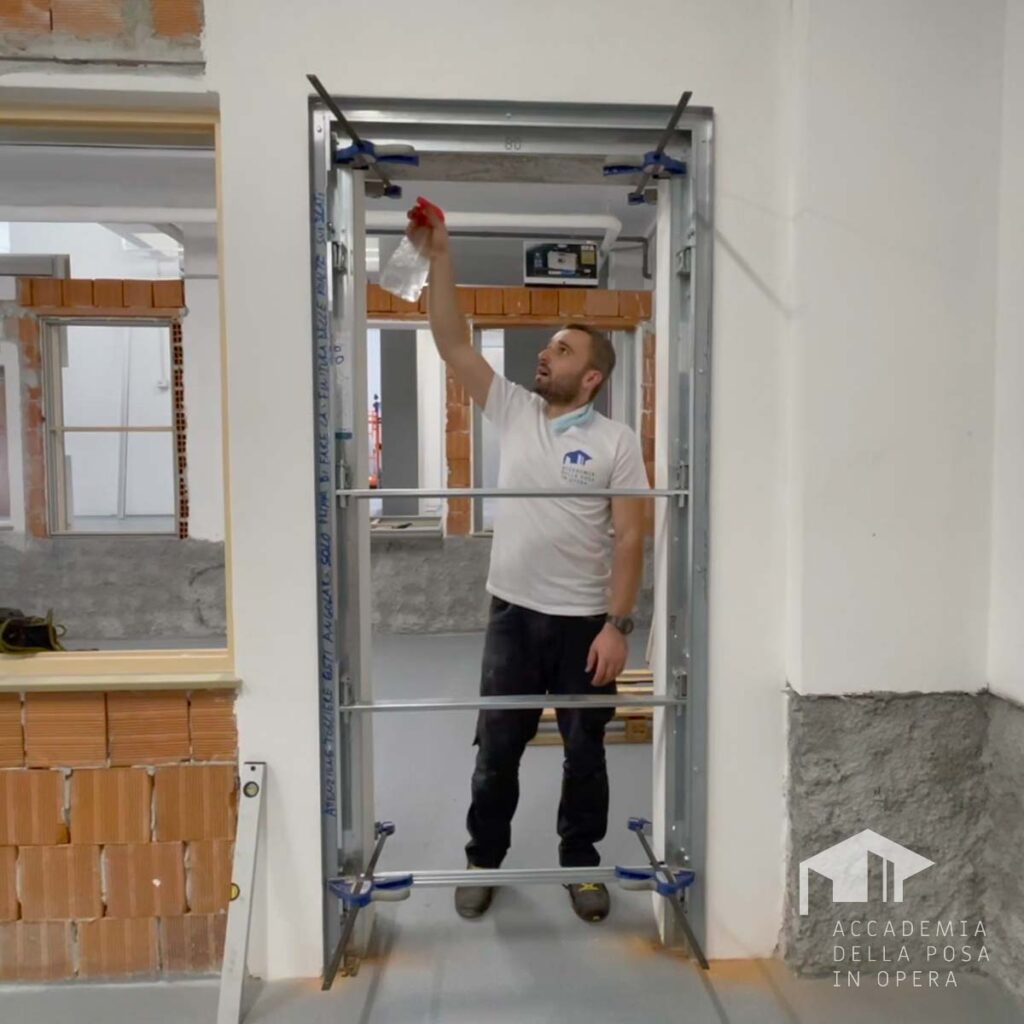

Innanziutto, inumidisci la fessura presente sul perimetro del telaio, in modo che la schiuma poliuretanica faccia presa.

Agita la bomboletta per almeno 20 volte (in orizzontale) in modo che i materiali presenti all’interno della stessa si miscelino correttamente.

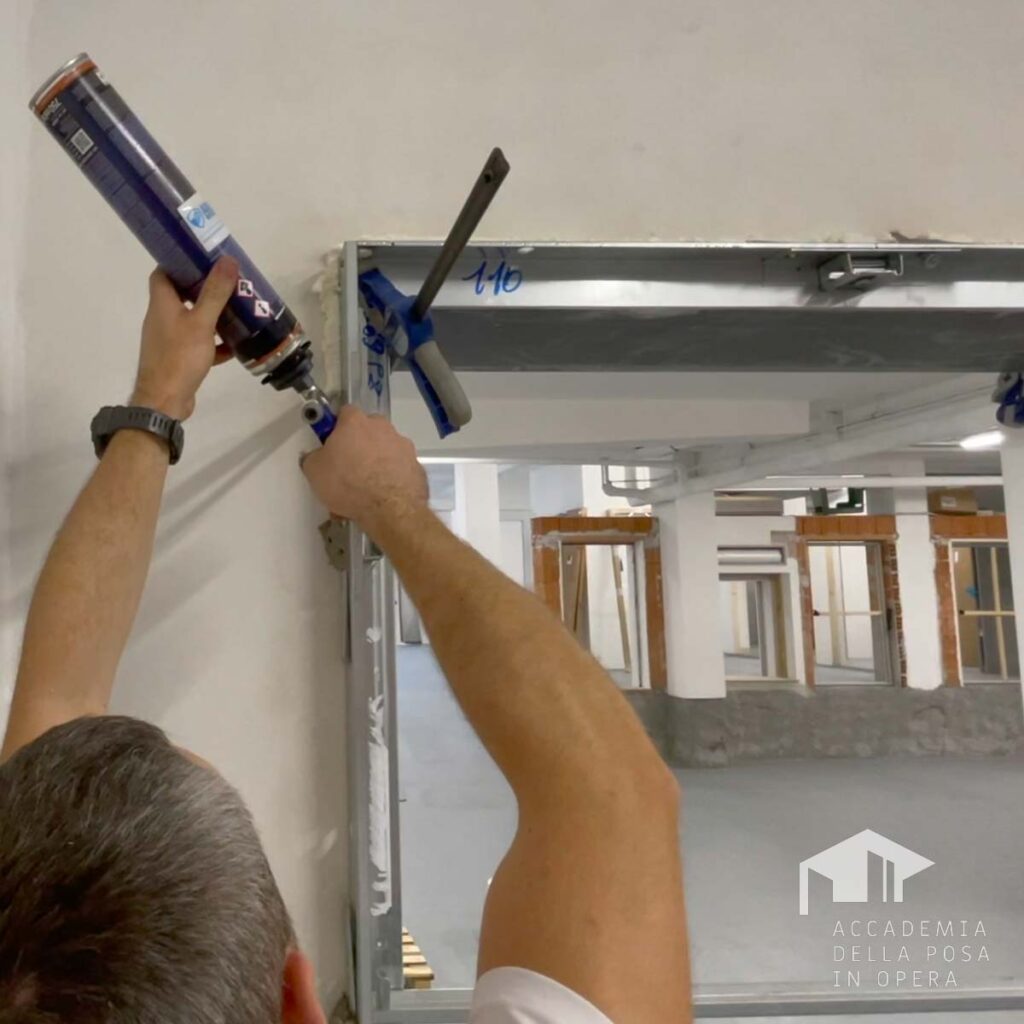

Applica la schiuma all’interno della fessura sui tre lati del contotelaio.

Per una corretta applicazione, effettua l’operazione dal basso verso l’alto.

Rimuovi i distanziali

Con l’ausilio di un martello o di una mazzetta, rimuovi i distanziali.

Il controtelaio è installato perfettamente.

Conclusione

Eccoci giunti al termine di questa guida sull’installazione di un controtelaio per porta blindata raso muro.

Se vuoi saperne di più, lascia un commento qui sotto o leggi il nostro post su come montare una porta blindata.
